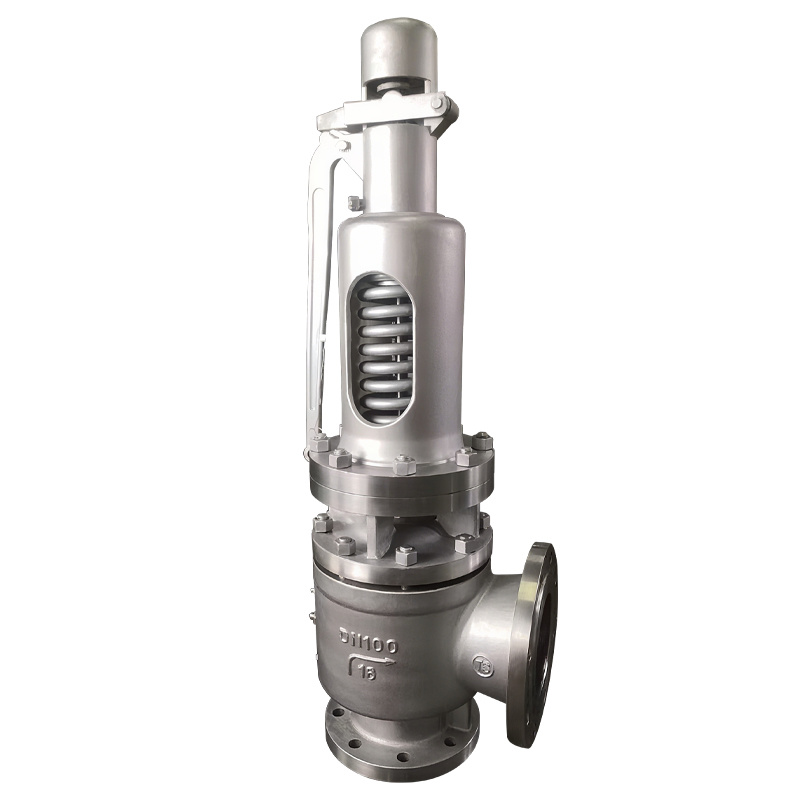

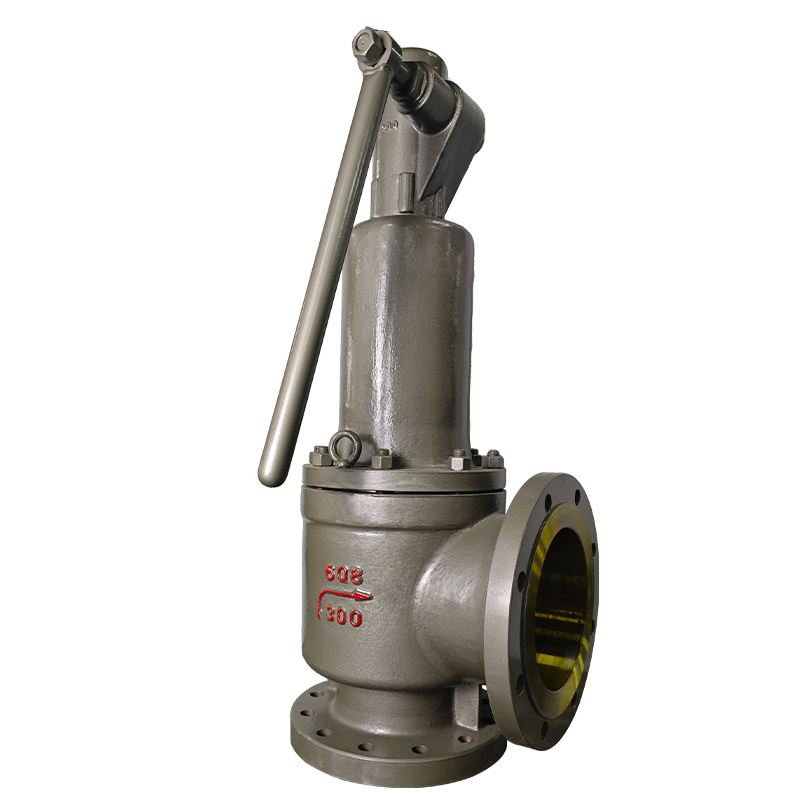

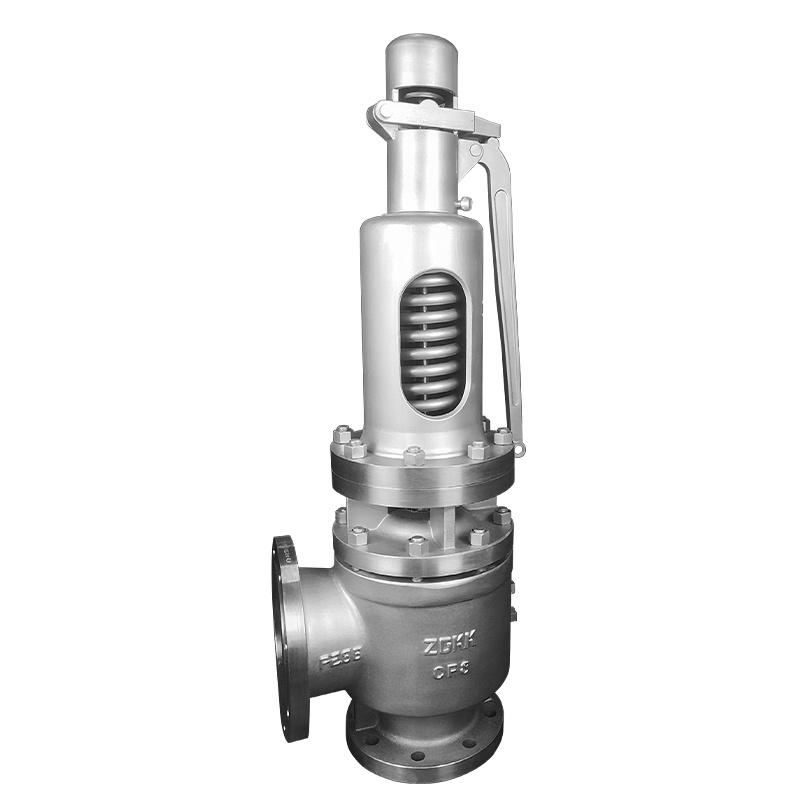

Пружинный полнопроходной предохранительный клапан A48 с радиатором
Описание продукта Параметр Значение Диапазон размеров 1″ ~ 6″ Номинальное давление PN63/100/160 Диапазон температур ≤550℃ Тип присоединения фланцевое Материал WC6/WC9 жаропрочная легированная сталь Управление / принцип действия автоматическое полноподъёмное срабатыв...
Описание
маркер
Описание продукта
| Параметр | Значение |
| Диапазон размеров | 1" ~ 6" |
| Номинальное давление | PN63/100/160 |
| Диапазон температур | ≤550℃ |
| Тип присоединения | фланцевое |
| Материал | WC6/WC9 жаропрочная легированная сталь |
| Управление / принцип действия | автоматическое полноподъёмное срабатывание при превышении давления (высота подъёма ≥1/4 of диаметр проходного сечения), большая пропускная способность и быстрый сброс; ручной рычаг только для испытаний |
| Рабочая среда | насыщенный пар, перегретый пар, вода высокой температуры и высокого давления; предназначен для котлы электростанций, парогенераторы, высокотемпературные трубопроводы высокого давления |
| Таблица 1 | |||
| Модели серии | |||
| A48Y-16C | A48SH-40 | A48sB-64 | A48sB-100V |
| A48Y-16I | A48Y-64 | A48Y-100 | A48TH-100 |
| A48Y-16V | A48Y-64I | A48Y-100I | A48Y-160 |
| A48Y-40 | A48Y-64V | A48Y-100V | A48sB-160 |
| A48Y-40I | A48sB-64 | A48sB-100 | A48sB-160I |
| A48Y-40V | A48sB-64 | A48sB-100I | A48sB-160V |
| Предохранительный клапан для пара высокой температуры и высокого давления предназначен для пара и других высокотемпературных сред в оборудовании и трубопроводных системах. В зависимости от исполнения допускается эксплуатация при температуре до 425°C (тип C), 500°C (тип I) и 550°C (тип V). При превышении давления клапан автоматически открывается, обеспечивая надёжную защиту от избыточного давления. | |||
| Таблица 2 | ||||
| Материалы основных деталей | ||||
| NO. | Наименование детали | Материалы типа C | Материалы типа I | Материалы типа V |
| 1 | Корпус | WCB | ZG15Cr1Mo | ZG15Cr1Mo1V |
| 2 | Седло | 2Cr13 | 12CrMo | 12Cr1MoVX |
| 3 | Регулировочное кольцо | 2Cr13 | CF8 | CF8 |
| 4 | Диск | 2Cr13 | 17-4PH | 17-7PH |
| 5 | Направляющая втулка | 2Cr13 | 304 | 304 |
| 6 | Радиатор | ZG230-450 | WCB | WCB |
| 7 | Колпак | ZG230-450 | WCB | WCB |
| 8 | Пружина | 50CrVA | 50CrVA | 50CrVA |
| Таблица 3 | ||||||||||||||||||||||
| Габаритные размеры (мм) | ||||||||||||||||||||||
| Тип | DN | do | D | K | g | g₁ | b | f | f₁ | Z-φd | DN¹ | D₁ | K₁ | g₃ | g₂ | b₁ | f’ | f’₁ | Z¹-φd¹ | L | L₁ | ≈H |
| A48Y-16C / A48Y-16I / A48Y-16V | 40 | 25 | 150 | 110 | / | 85 | 18 | 3 | / | 4-18 | 50 | 165 | 125 | / | 100 | 20 | 3 | / | 4-18 | 120 | 115 | 540 |
| 50 | 32 | 165 | 125 | / | 100 | 20 | 3 | / | 4-18 | 65 | 185 | 145 | / | 120 | 20 | 3 | / | 4-18 | 135 | 120 | 618 | |
| 65 | 40 | 185 | 145 | / | 120 | 20 | 3 | / | 4-18 | 80 | 200 | 160 | / | 135 | 20 | 3 | / | 8-18 | 160 | 140 | 710 | |
| 80 | 50 | 200 | 160 | / | 135 | 20 | 3 | / | 8-18 | 100 | 220 | 180 | / | 155 | 22 | 3 | / | 8-18 | 160 | 150 | 730 | |
| 100 | 65 | 220 | 180 | / | 155 | 20 | 3 | / | 8-18 | 150 | 285 | 240 | / | 210 | 24 | 3 | / | 8-23 | 225 | 175 | 892 | |
| 150 | 100 | 285 | 240 | / | 210 | 24 | 3 | / | 8-23 | 200 | 340 | 295 | / | 265 | 26 | 3 | / | 12-23 | 230 | 215 | 1135 | |
| 200 | 125 | 340 | 295 | / | 265 | 26 | 3 | / | 12-23 | 250 | 405 | 355 | / | 320 | 30 | 3 | / | 12-26 | 290 | 310 | 1240 | |
| A48Y-40 / A48Y-40I / A48Y-40V | 25 | 16 | 115 | 85 | 58 | 65 | 16 | 2 | 4 | 4-14 | 32 | 140 | 100 | / | 78 | 18 | 2 | / | 4-18 | 110 | 95 | 429 |
| 32 | 20 | 140 | 100 | 66 | 78 | 18 | 2 | 4 | 4-18 | 40 | 150 | 110 | / | 85 | 18 | 3 | / | 4-18 | 115 | 100 | 421 | |
| 40 | 25 | 150 | 110 | 76 | 85 | 18 | 3 | 4 | 4-18 | 50 | 165 | 125 | / | 100 | 20 | 3 | / | 4-18 | 120 | 115 | 540 | |
| 50 | 32 | 165 | 125 | 88 | 100 | 20 | 3 | 4 | 4-18 | 65 | 185 | 145 | / | 120 | 20 | 3 | / | 4-18 | 135 | 120 | 618 | |
| 65 | 40 | 185 | 145 | 110 | 120 | 22 | 3 | 4 | 8-18 | 80 | 200 | 160 | / | 135 | 20 | 3 | / | 8-18 | 160 | 140 | 710 | |
| 80 | 50 | 200 | 160 | 121 | 135 | 22 | 3 | 4 | 8-18 | 100 | 220 | 180 | / | 155 | 22 | 3 | / | 8-18 | 170 | 135 | 730 | |
| 100 | 65 | 235 | 190 | 150 | 160 | 24 | 3 | 4.5 | 8-23 | 150 | 285 | 240 | / | 210 | 24 | 3 | / | 8-23 | 220 | 200 | 892 | |
| 150 | 100 | 300 | 250 | 204 | 218 | 30 | 3 | 4.5 | 8-26 | 200 | 340 | 295 | / | 265 | 26 | 3 | / | 12-23 | 230 | 215 | 1135 | |
| 200 | 125 | 375 | 320 | 260 | 282 | 38 | 3 | 4.5 | 12-30 | 250 | 405 | 355 | / | 320 | 30 | 3 | / | 12-26 | 290 | 310 | 1240 | |
| A48Y-64 / A48sB-64 / A48sB-64I / A48sB-64I / A48Y-64V / A48sB-64V | 25 | 16 | 140 | 100 | 58 | 78 | 22 | 2 | 4 | 4-18 | 32 | 140 | 100 | 66 | 78 | 18 | 2 | 4 | 4-18 | 110 | 100 | 429 |
| 32 | 20 | 155 | 110 | 66 | 82 | 24 | 2 | 4 | 4-23 | 40 | 150 | 110 | 76 | 85 | 18 | 3 | 4 | 4-18 | 130 | 110 | 421 | |
| 40 | 25 | 170 | 125 | 76 | 95 | 24 | 3 | 4 | 4-23 | 50 | 165 | 125 | 88 | 100 | 20 | 3 | 4 | 4-18 | 135 | 120 | 540 | |
| 50 | 32 | 180 | 135 | 88 | 105 | 26 | 3 | 4 | 4-23 | 65 | 185 | 145 | 110 | 120 | 22 | 3 | 4 | 8-18 | 160 | 130 | 618 | |
| 50 | 32 | 180 | 135 | 88 | 105 | 26 | 3 | 4 | 4-23 | 80 | 200 | 160 | 121 | 135 | 22 | 3 | 4 | 8-18 | 160 | 145 | 710 | |
| 65 | 40 | 205 | 160 | 110 | 130 | 28 | 3 | 4 | 8-23 | 80 | 200 | 160 | 121 | 135 | 22 | 3 | 4 | 8-18 | 175 | 160 | 710 | |
| 80 | 50 | 215 | 170 | 121 | 140 | 30 | 3 | 4 | 8-23 | 100 | 235 | 190 | 150 | 160 | 24 | 3 | 4.5 | 8-23 | 175 | 160 | 730 | |
| 100 | 65 | 250 | 200 | 150 | 168 | 32 | 3 | 4.5 | 8-26 | 125 | 270 | 220 | 176 | 188 | 28 | 3 | 4.5 | 8-25 | 220 | 200 | 800 | |
| 100 | 65 | 250 | 200 | 150 | 168 | 32 | 3 | 4.5 | 8-26 | 150 | 300 | 250 | 204 | 218 | 30 | 3 | 4.5 | 8-26 | 220 | 200 | 892 | |
| 150 | 100 | 345 | 280 | 204 | 240 | 38 | 3 | 4.5 | 8-34 | 200 | 375 | 320 | 260 | 282 | 38 | 3 | 4.5 | 12-30 | 280 | 280 | 1135 | |
| 200 | 125 | 405 | 345 | 260 | 300 | 44 | 3 | 4.5 | 12-36 | 250 | 450 | 385 | 313 | 345 | 42 | 3 | 4.5 | 12-34 | 300 | 295 | 1135 | |
| A48Y-100 / A48sB-100 / A48Y-100I / A48sH-100 / A48sB-100V | 25 | 16 | 140 | 100 | 58 | 78 | 24 | 2 | 4 | 4-18 | 32 | 140 | 100 | 66 | 78 | 18 | 2 | 4 | 4-18 | 110 | 100 | 429 |
| 32 | 20 | 155 | 110 | 66 | 82 | 24 | 2 | 4 | 4-23 | 40 | 150 | 110 | 76 | 85 | 18 | 3 | 4 | 4-18 | 130 | 110 | 421 | |
| 40 | 25 | 170 | 125 | 76 | 95 | 26 | 3 | 4 | 4-23 | 50 | 165 | 125 | 88 | 100 | 20 | 3 | 4 | 4-18 | 135 | 120 | 540 | |
| 50 | 32 | 195 | 145 | 88 | 112 | 28 | 3 | 4 | 4-26 | 65 | 185 | 145 | 110 | 120 | 22 | 3 | 4 | 8-18 | 160 | 130 | 618 | |
| 50 | 32 | 195 | 145 | 88 | 112 | 28 | 3 | 4 | 4-26 | 80 | 200 | 160 | 121 | 135 | 22 | 3 | 4 | 8-18 | 160 | 145 | 710 | |
| 65 | 32 | 220 | 170 | 110 | 138 | 32 | 3 | 4 | 8-26 | 80 | 200 | 160 | 121 | 135 | 22 | 3 | 4 | 8-18 | 175 | 160 | 710 | |
| 80 | 40 | 230 | 180 | 121 | 148 | 34 | 3 | 4 | 8-26 | 100 | 235 | 190 | 150 | 160 | 24 | 3 | 4.5 | 8-23 | 175 | 160 | 730 | |
| 100 | 65 | 265 | 210 | 150 | 172 | 38 | 3 | 4.5 | 8-30 | 125 | 270 | 220 | 176 | 188 | 28 | 3 | 4.5 | 8-25 | 220 | 200 | 800 | |
| 100 | 65 | 265 | 210 | 150 | 172 | 38 | 3 | 4.5 | 8-30 | 150 | 300 | 250 | 204 | 218 | 30 | 3 | 4.5 | 8-26 | 220 | 200 | 892 | |
| 150 | 80 | 355 | 290 | 204 | 250 | 46 | 3 | 4.5 | 12-34 | 200 | 375 | 320 | 260 | 282 | 38 | 3 | 4.5 | 12-30 | 280 | 280 | 1135 | |
| 200 | 125 | 430 | 360 | 260 | 312 | 54 | 3 | 4.5 | 12-36 | 250 | 450 | 385 | 313 | 345 | 42 | 3 | 4.5 | 12-34 | 300 | 295 | 1362 | |
| A48SH-40 | 50 | 32 | 160 | 125 | 88 | 105 | 38 | 3 | 4 | 4-18 | 80 | 195 | 160 | / | 135 | 20 | 3 | / | 8-18 | 124 | 137 | 525 |
| A48TH-100 | 50 | 32 | 195 | 145 | 88 | 112 | 50 | 3 | 4 | 4-26 | 80 | 200 | 160 | 121 | 135 | 22 | 3 | 4.5 | 8-18 | 160 | 145 | 580 |
| A48sB-160 | 80 | 40 | 260 | 205 | 121 | 168 | 65 | 3 | 4 | 8-30 | 150 | 300 | 250 | 204 | 218 | 30 | 3 | 4.5 | 8-25 | 215 | 210 | 1175 |
