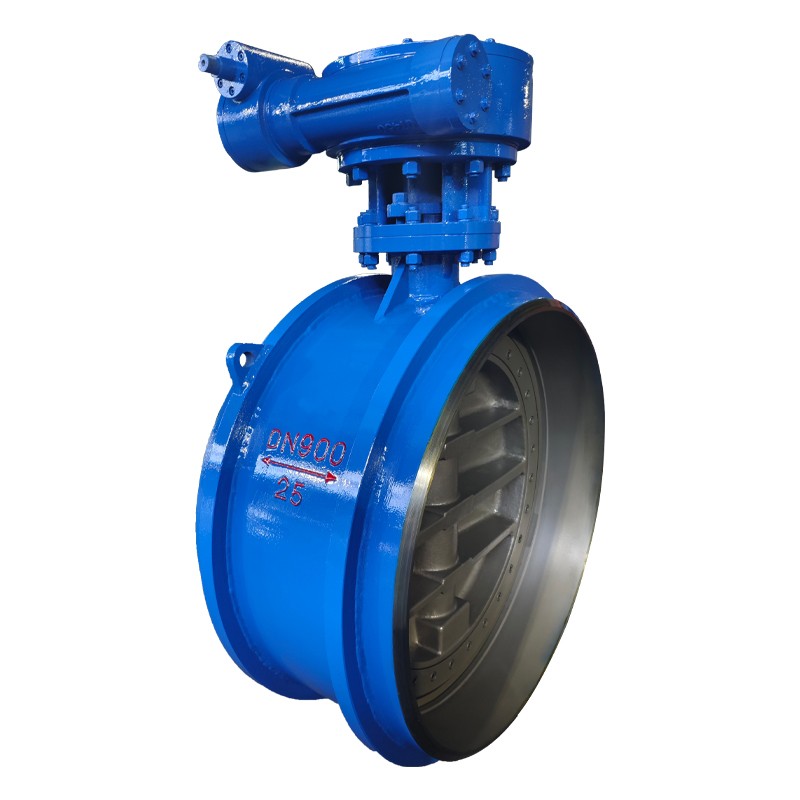

Дисковый затвор под приварку встык
Описание продукта Параметр Значение Диапазон размеров NPS 3″~NPS 80″ (DN80~DN2000） Класс давления Класс 150~Класс300 (PN10~PN40) Материал корпуса углеродистая сталь, нержавеющая сталь, легированная сталь, дуплексная нержавеющая сталь и т. д. Уплотнение диска металл по ...
Описание
маркер
Описание продукта
| Параметр | Значение |
| Диапазон размеров | NPS 3"~NPS 80" (DN80~DN2000） |
| Класс давления | Класс 150~Класс300 (PN10~PN40) |
| Материал корпуса | углеродистая сталь, нержавеющая сталь, легированная сталь, дуплексная нержавеющая сталь и т. д. |
| Уплотнение диска | металл по металлу, ламинированный графит, PTFE |
| Стандарт проектирования | API609, MSS SP-68, EN593, EN12569, GOST, JIS, GB |
| Стандарты строительной длины | ANSI B16.10, DIN3202 F4, EN558-1 Series 13 & 14 |
| Концевое присоединение | BW |
| Управление / принцип действия | маховик, червячный редуктор, электропривод, пневмопривод |
| Рабочая среда | вода, масло, газ, пар |
| Таблица 1 | |||||||||
| Габаритные размеры | |||||||||
| DN (mm) | L | 1.0MPa | 1.6MPa | 2.5MPa | 4.0MPa | ||||
| H1 | H | H1 | H | H1 | H | H1 | H | ||
| 100 | 190 | 280 | 390 | 280 | 390 | 280 | 390 | 280 | 390 |
| 125 | 200 | 300 | 420 | 300 | 420 | 300 | 420 | 300 | 420 |
| 150 | 210 | 320 | 460 | 320 | 460 | 320 | 460 | 320 | 460 |
| 200 | 230 | 370 | 550 | 370 | 550 | 370 | 550 | 370 | 550 |
| 250 | 250 | 420 | 620 | 420 | 620 | 420 | 620 | 420 | 620 |
| 300 | 270 | 500 | 750 | 500 | 750 | 500 | 750 | 500 | 750 |
| 350 | 290 | 530 | 800 | 530 | 800 | 530 | 800 | 530 | 800 |
| 400 | 310 | 570 | 870 | 570 | 870 | 570 | 870 | 570 | 870 |
| 450 | 330 | 600 | 920 | 600 | 920 | 600 | 920 | 600 | 920 |
| 500 | 350 | 680 | 1040 | 680 | 1040 | 680 | 1040 | 680 | 1040 |
| 600 | 390 | 750 | 1190 | 750 | 1190 | 750 | 1190 | 750 | 1190 |
| 700 | 430 | 810 | 1290 | 810 | 1290 | 810 | 1290 | / | / |
| 800 | 470 | 905 | 1440 | 905 | 1440 | 905 | 1440 | / | / |
| 900 | 510 | 960 | 1550 | 960 | 1550 | 960 | 1550 | / | / |
| 1000 | 550 | 1010 | 1650 | 1010 | 1650 | 1010 | 1650 | / | / |
| 1200 | 630 | 1175 | 1920 | 1175 | 1920 | 1175 | 1920 | / | / |
| 1400 | 710 | 1310 | 2170 | 1310 | 2170 | / | / | / | / |
| 1600 | 790 | 1460 | 2440 | 1460 | 2440 | / | / | / | / |
| 1800 | 870 | 1560 | 2650 | 1560 | 2650 | / | / | / | / |
| 2000 | 950 | 1670 | 2860 | 1670 | 2860 | / | / | / | / |
