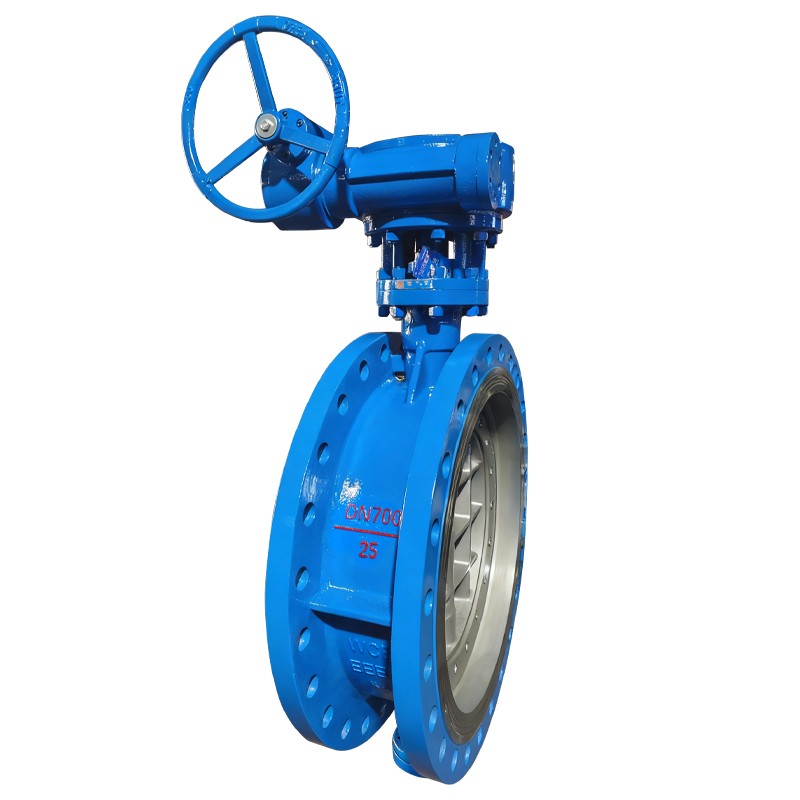

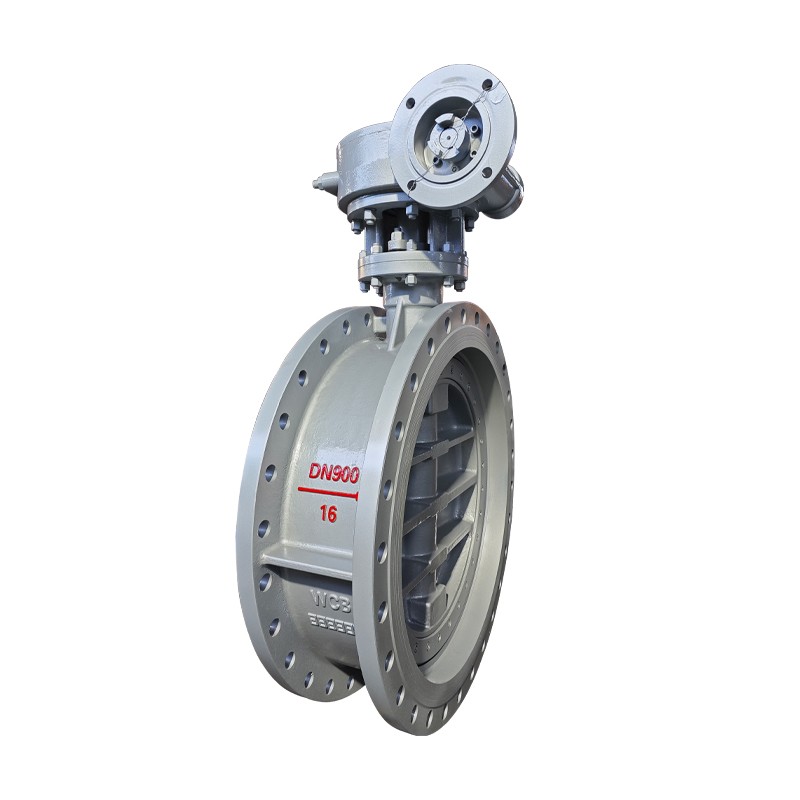

Двухфланцевый трёхэксцентриковый дисковый затвор
Описание продукта Параметр Значение Диапазон размеров NPS 2″~NPS 160″ (DN50~DN4000） Класс давления Класс 150~Класс1500 (PN10~PN250) Материал корпуса углеродистая сталь, нержавеющая сталь, легированная сталь, дуплексная нержавеющая сталь и т. д. Уплотнение диска металл ...
Описание
маркер
Описание продукта
| Параметр | Значение |
| Диапазон размеров | NPS 2"~NPS 160" (DN50~DN4000） |
| Класс давления | Класс 150~Класс1500 (PN10~PN250) |
| Материал корпуса | углеродистая сталь, нержавеющая сталь, легированная сталь, дуплексная нержавеющая сталь и т. д. |
| Уплотнение диска | металл по металлу, ламинированный графит, PTFE |
| Стандарт проектирования | API609, MSS SP-68, EN593, EN12569, GOST, JIS, GB |
| Стандарты строительной длины | ANSI B16.10 |
| Стандарты фланцев | ASME B16.5, ASME B16.47, EN 1092, ISO 7005, JIS B2220, GOST 33259, GB/T 9124.1 |
| Концевое присоединение | двухфланцевое |
| Управление / принцип действия | маховик, червячный редуктор, электропривод, пневмопривод, гидропривод |
| Рабочая среда | вода, масло, газ, пар и т. д. |
| Таблица 1 | ||||
| Основные рабочие характеристики | ||||
| Номинальный диаметр DN (мм) | DN（mm） | 50-4000 | ||
| Номинальное давление PN (МПа): | PN（MPa) | 1 | 1.6 | 2.5 |
| Испытательное давление (МПа) | Испытание корпуса на прочность | 1.5 | 2.4 | 3.75 |
| Испытание герметичности седла | 1.1 | 1.76 | 2.75 | |
| Испытание на герметичность воздухом | 0.6 | 0.6 | 0.6 | |
| Таблица 2 | ||||
| Детали и материалы | ||||
| Модель | D343H-16 | D343W-16P | D343W-16R | |
| Рабочее давление (МПа) | 1.6 | |||
| Допустимая температура (°C) | ≤425 | ≤200 | ||
| Рабочие среды | вода, масло, or non-corrosive media | азотнокислая среда | уксуснокислая среда | |
| Материалы | Корпус и диск | WCB | CF8/304 | CF3M/316L |
| Шток | 2Cr13 | 304 | 316L | |
| Уплотнительная поверхность корпуса | наплавка сплавом 507 | － | － | |
| Уплотнительная поверхность диска | 304 + гибкий графит | 304＋PTFE | 304＋PTFE | |
| Набивка | гибкий графит | PTFE | PTFE | |
| Таблица 3 | |||||||||
| Класс | NPS | Основные размеры (мм) | |||||||
| (in) | L | H1 | H2 | D | D1 | D2 | b | N-Φ | |
| 150LB | 2 | 108 | 85 | 196 | 152 | 120.5 | 92 | 19 | 4-19 |
| 2 1/2 | 112 | 90 | 211 | 180 | 139.5 | 105 | 22 | 4-19 | |
| 3 | 114 | 100 | 230 | 190 | 152.5 | 127 | 24 | 4-19 | |
| 4 | 127 | 107 | 256 | 229 | 190.5 | 157 | 24 | 8-19 | |
| 5 | 140 | 123 | 288 | 254 | 216 | 186 | 24 | 8-22 | |
| 6 | 140 | 140 | 315 | 280 | 241.5 | 216 | 26 | 8-22 | |
| 8 | 152 | 180 | 350 | 345 | 298.5 | 270 | 28 | 8-22 | |
| 10 | 165 | 200 | 398 | 405 | 362 | 324 | 30 | 12-25 | |
| 12 | 178 | 250 | 431 | 485 | 432 | 381 | 32 | 12-25 | |
| 14 | 190 | 270 | 478 | 535 | 476 | 412 | 35 | 12-28.5 | |
| 16 | 216 | 350 | 513 | 595 | 540 | 470 | 36 | 16-28.5 | |
| 18 | 222 | 365 | 550 | 635 | 578 | 535 | 40 | 16-32 | |
| 20 | 229 | 410 | 615 | 700 | 635 | 584 | 43 | 20-32 | |
| 24 | 267 | 470 | 670 | 815 | 749.5 | 692 | 48 | 20-35 | |
| 28 | 292 | 495 | 750 | 837 | 795 | 762 | 45 | 40-23 | |
| 32 | 318 | 575 | 820 | 942 | 900 | 864 | 46 | 48-23 | |
| 36 | 330 | 620 | 895 | 1057 | 1010 | 972 | 52 | 44-26 | |
| 40 | 410 | 680 | 990 | 1175 | 1120.5 | 1080 | 56 | 44-28.5 | |
| 48 | 470 | 870 | 1260 | 1392 | 1335 | 1290 | 65 | 44-32 | |
| 300LB | 2 | 150 | 85 | 196 | 165 | 127 | 92 | 23 | 8-19 |
| 2 1/2 | 170 | 90 | 211 | 190 | 149 | 105 | 26 | 8-22 | |
| 3 | 180 | 100 | 230 | 210 | 168 | 127 | 28 | 8-22 | |
| 4 | 190 | 107 | 256 | 255 | 200 | 157 | 30 | 8-22 | |
| 5 | 200 | 123 | 288 | 280 | 235 | 186 | 35 | 8-22 | |
| 6 | 210 | 140 | 315 | 320 | 270 | 216 | 35 | 12-22 | |
| 8 | 230 | 180 | 350 | 380 | 330 | 270 | 40 | 12-25 | |
| 10 | 250 | 200 | 398 | 445 | 387.5 | 324 | 46 | 16-28.5 | |
| 12 | 270 | 250 | 431 | 520 | 451 | 381 | 49 | 16-32 | |
| 14 | 290 | 270 | 478 | 585 | 515 | 413 | 54 | 20-32 | |
| 16 | 310 | 350 | 513 | 650 | 571.5 | 470 | 56 | 20-35 | |
| 18 | 330 | 365 | 550 | 712 | 628 | 535 | 60 | 24-35 | |
| 20 | 350 | 410 | 615 | 775 | 686 | 584 | 62 | 24-35 | |
| 24 | 390 | 470 | 670 | 915 | 813 | 692 | 68 | 24-41 | |
| 28 | 430 | 495 | 750 | 921 | 857 | 788 | 89 | 26-35 | |
| 32 | 470 | 575 | 820 | 1055 | 978 | 902 | 103 | 32-42 | |
| 36 | 510 | 620 | 895 | 1172 | 1089.5 | 1010 | 103 | 32-45 | |
| 40 | 550 | 680 | 990 | 1273 | 1190.5 | 1115 | 116 | 40-45 | |
| 48 | 630 | 870 | 1260 | 1511 | 1416 | 1327 | 129 | 40-51 | |
| Указанные размеры приведены только для справки. Для подбора клапана и получения установочных размеров, соответствующих фактическим условиям эксплуатации, обратитесь в нашу компанию. | |||||||||
