Шаровой кран из кованой стали
Описание продукта Наша продукция теперь охватывает широкий спектр стандартизированных устройств управления потоками, которые могут быть адаптированы к различным режимам привода, включая шаровые краны, дисковые затворы, задвижки, вентили, обратные клапаны, предохранительные клапаны, поворотные ...
Описание
маркер
Описание продукта
Наша продукция теперь охватывает широкий спектр стандартизированных устройств управления потоками, которые могут быть адаптированы к различным режимам привода, включая шаровые краны, дисковые затворы, задвижки, вентили, обратные клапаны, предохранительные клапаны, поворотные шаровые краны, плунжерные клапаны и т. д. Наша продукция широко используется в водном хозяйстве, коммунальном хозяйстве, электроэнергетике, газовой, нефтехимической, углехимической, энергетической промышленности, охране окружающей среды, медицине, недвижимости, металлургии, горнодобывающей промышленности и многих других областях.
Уникальные особенности и применение
1. Защита от растрескивания под давлением: клапан контактирует со средами, подверженными коррозии, в соответствии со стандартом NACE 01-75 Ассоциации инженеров США, и заботится о поверхностном никелировании в соответствии со стандартом, что позволяет удовлетворить требуемые условия эксплуатации.
2. Уплотнительный материал изготовлен из полимера или металла, что обеспечивает отличную герметизацию в условиях высоких температур и давления.
3. Уплотнительная коробка предотвращает перепады давления в полости клапана, приводящие к отклонению рычага клапана, тем самым герметизируя корпус, но при этом гарантируя надежную герметичность.
4. Широко подходит для средних трубопроводов и т.д. в химической промышленности, нефтеперерабатывающей промышленности, при добыче природного газа, стали и чугуна.
Соответствие стандартам
Проектирование и производство: GB/T 12237-2007; API608
Проверки и испытания: GB/T 13927-2008; AP1598
Диапазон соединений: JB/T79.1-4-1994; ASME/ANSI B 16.5
Длина конструкции: GB/T 12221-2005; GB/T 15188.1-1994; ASME/ANSIB 16.10
Условия эксплуатации
| Материал листа | Материал седла | Применимая среда | Применимая температура |
| Углеродистая сталь C | ПТФЭ | ≤150℃ | Вода, пар, нефть и т. д. |
| Нержавеющая сталь | ≤425℃ | ||
| Хромоникелевая сталь типа P | ПТФЭ | ≤150℃ | Азотная кислота |
| Нержавеющая сталь | ≤200℃ | ||
| Хромоникелевая сталь R-Mo Ti | ПТФЭ | ≤150℃ | Уксусная кислота |
| Нержавеющая сталь | ≤200℃ | ||
| Хромомолибденовая сталь 1-V | Твердый сплав | <550℃C | Пар, металлургия, энергетика и т. д. |
испытательное давление
| PN | Максимальная температура Рабочее давление | Испытательное давление корпуса | GasSea.тест давление | Испытание герметичности под высоким давлением |
| 1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
| 2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
| 4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
| 6.4 | 6.4 | 9.6 | 0.6 | 7.1 |
| 10.0 | 10.0 | 15.0 | 0.6 | 11.0 |
| 16.0 | 16.0 | 24.0 | 0.6 | 17.6 |
| 20.0 | 20.0 | 30.0 | 0.6 | 22.0 |
| 25.0 | 25.0 | 37.5 | 0.6 | 27.5 |
| Сорт 150 | 2.0 | 3.0 | 0.6 | 2.2 |
| Сорт 300 | 5.0 | 7.5 | 0.6 | 5.5 |
| Сорт 600 | 10.0 | 15.0 | 0.6 | 11.0 |
| Сорт900 | 15.0 | 22.5 | 0.6 | 16.5 |
| Сорт 1500 | 25.0 | 37.5 | 0.6 | 27.5 |
Основные компоненты Материал
| Корпус, крышка, сальник | GB | 25 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | 15Cr1Mo1V | |||
| ASTM | 1025 | 304 | 316 | F22a | ||||
| Шарик | GB | 2Cr13/Специальная обработка поверхности | 1Cr18Ni9Ti/Специальная обработка поверхности | 0Cr18Ni12Mo2Ti/Специальная обработка поверхности | 25Cr2Mo1V/Специальная обработка поверхности | |||
| ASTM | 420 | 304+HF | 316+HF | F22a+HF | ||||
| Шток, неподвижная ось | GB | 2Cr13 | 0Cr18Ni9 | 0Cr17Ni12Mo2 | 25Cr2Mo1V | |||
| ASTM | 420 | 304 | 316 | F22a | ||||
| Седло | GB | PTFE | 2Cr13 | PTFE | 0Cr18Ni9 | PTFE | 0Cr17Ni12Mo2 | 25Cr2MolV |
| ASTM | PTFE | 420 | PTFE | 304 | PTFE | 316 | F22a | |
| Сальник | GB | PTFE | Гибкий графит | PTFE | Гибкий графит | PTFE | Гибкий графит | Гибкий графит |
| ASTM | PTFE | Гибкий графит | PTFE | Гибкий графит | PTFE | Гибкий графит | Гибкий графит | |
| Болт | GB | 35 | 0Cr18Ni9 | 0Cr18Ni9 | 15Cr1MolV | |||
| ASTM | A193 B7 | A320-B8 | A320-B8 | A193B16 | ||||
| Гайка | GB | 45 | 1Cr13 | 1Cr13 | 20CrMo | |||
| ASTM | A194 2H | A194-8 | A194-8 | A194-4 | ||||

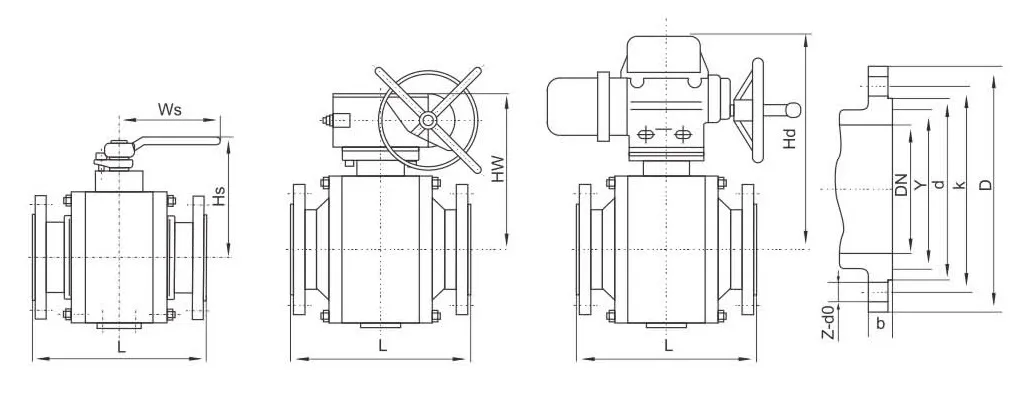

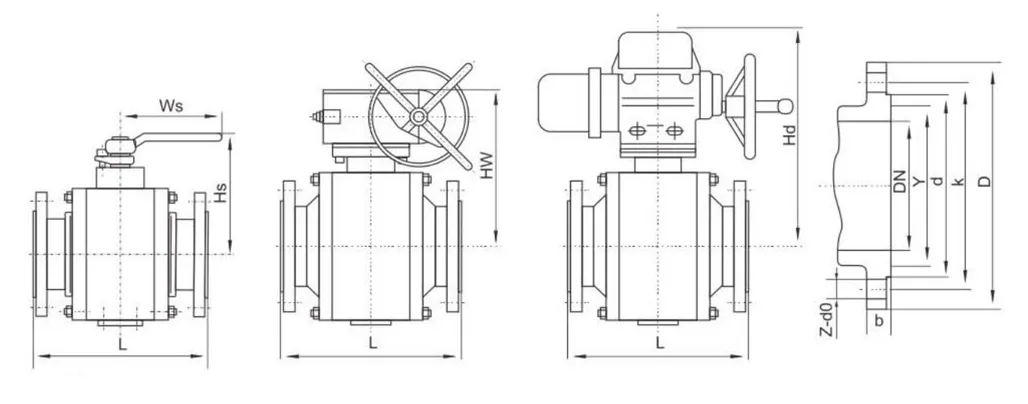

Основные внешние и присоединительные размеры (jb/t79.1-1994)
| DN | L | D | K | d | Y | b | Z-d0 | Ws | Hs | Hw | Hd |
| PN16 | |||||||||||
| 40 | 165 | 145 | 110 | 85 | — | 16 | 4-18 | 230 | 135 | — | — |
| 50 | 203 | 160 | 125 | 100 | — | 16 | 4-18 | 260 | 150 | — | — |
| 65 | 222 | 180 | 145 | 120 | — | 18 | 4-18 | 350 | 180 | — | — |
| 80 | 241 | 195 | 160 | 135 | — | 20 | 8-18 | 500 | 195 | — | — |
| 100 | 305 | 215 | 180 | 155 | — | 20 | 8-18 | 650 | 245 | 310 | 420 |
| 125 | 356 | 245 | 210 | 185 | — | 22 | 8-18 | 800 | 270 | 330 | 440 |
| 150 | 394 | 280 | 240 | 210 | — | 24 | 8-23 | 1000 | 295 | 390 | 470 |
| 200 | 457 | 335 | 295 | 265 | — | 26 | 12-23 | — | — | 440 | 510 |
| 250 | 533 | 405 | 355 | 320 | — | 30 | 12-25 | — | — | 490 | 560 |
| 300 | 610 | 460 | 410 | 375 | — | 30 | 12-25 | — | — | 530 | 600 |
| 350 | 686 | 520 | 470 | 435 | — | 34 | 16-25 | — | — | 620 | 670 |
| 400 | 762 | 580 | 525 | 485 | — | 36 | 16-30 | — | — | 675 | 720 |
| 450 | 864 | 640 | 585 | 545 | — | 40 | 20-30 | — | — | 740 | 790 |
| 500 | 914 | 705 | 650 | 608 | — | 44 | 20-34 | — | — | 825 | 870 |
| 600 | 1067 | 840 | 770 | 718 | — | 48 | 20-41 | — | — | 920 | 960 |
| PN25 | |||||||||||
| 40 | 190 | 145 | 110 | 85 | — | 18 | 4-18 | 230 | 135 | — | — |
| 50 | 216 | 160 | 125 | 100 | — | 20 | 4-18 | 260 | 150 | — | — |
| 65 | 241 | 180 | 145 | 120 | — | 22 | 8-18 | 350 | 180 | — | — |
| 80 | 283 | 195 | 160 | 135 | — | 22 | 8-18 | 500 | 195 | — | — |
| 100 | 305 | 230 | 190 | 160 | — | 24 | 8-23 | 650 | 245 | 310 | 420 |
| 125 | 381 | 270 | 220 | 188 | — | 28 | 8-25 | 800 | 270 | 330 | 440 |
| 150 | 403 | 300 | 250 | 218 | — | 30 | 8-25 | 1000 | 295 | 390 | 470 |
| 200 | 502 | 360 | 310 | 278 | — | 34 | 12-25 | — | — | 440 | 510 |
| 250 | 568 | 425 | 370 | 332 | — | 36 | 12-30 | — | — | 490 | 560 |
| 300 | 648 | 485 | 430 | 390 | — | 40 | 16-30 | — | — | 530 | 600 |
| 350 | 762 | 550 | 490 | 448 | — | 44 | 16-034 | — | — | 620 | 670 |
| 400 | 838 | 610 | 550 | 505 | — | 48 | 16-34 | — | — | 675 | 720 |
| 450 | 914 | 660 | 600 | 555 | — | 50 | 20-34 | — | — | 740 | 790 |
| 500 | 991 | 730 | 660 | 610 | — | 52 | 20-41 | — | — | 825 | 870 |
| 600 | 1143 | 840 | 770 | 718 | — | 56 | 20-41 | — | — | 920 | 960 |
| DN | L | D | K | d | Y | b | Z-d0 | Ws | Hs | Hw | Hd |
| PN40 | |||||||||||
| 40 | 190 | 145 | 110 | 85 | 76 | 18 | 4-18 | 230 | 135 | — | — |
| 50 | 216 | 160 | 125 | 100 | 88 | 20 | 4-18 | 260 | 150 | — | — |
| 65 | 241 | 180 | 145 | 120 | 110 | 22 | 8-18 | 350 | 180 | — | — |
| 80 | 283 | 195 | 160 | 135 | 121 | 22 | 8-18 | 500 | 195 | — | — |
| 100 | 305 | 230 | 190 | 160 | 150 | 24 | 8-23 | 800 | 250 | 320 | 430 |
| 125 | 381 | 270 | 220 | 188 | 176 | 28 | 8-25 | 1000 | 280 | 340 | 450 |
| 150 | 403 | 300 | 250 | 218 | 204 | 30 | 8-25 | 1200 | 300 | 405 | 480 |
| 200 | 502 | 375 | 320 | 282 | 260 | 38 | 12-30 | — | — | 450 | 530 |
| 250 | 568 | 445 | 385 | 345 | 313 | 42 | 12-34 | — | — | 505 | 590 |
| 300 | 648 | 510 | 450 | 408 | 364 | 46 | 16-34 | — | — | 545 | 620 |
| 350 | 762 | 570 | 510 | 465 | 422 | 52 | 16-34 | — | — | 640 | 690 |
| 400 | 838 | 655 | 585 | 535 | 474 | 58 | 16-41 | — | — | 690 | 740 |
| 450 | 914 | 680 | 610 | 560 | 524 | 60 | 20-41 | — | — | 760 | 810 |
| 500 | 991 | 755 | 670 | 612 | 576 | 62 | 20-48 | — | — | 850 | 900 |
| PN64 | |||||||||||
| 40 | 241 | 165 | 125 | 95 | 76 | 24 | 4-23 | 260 | 140 | — | — |
| 50 | 292 | 175 | 135 | 105 | 88 | 26 | 4-23 | 260 | 160 | — | — |
| 65 | 330 | 200 | 160 | 130 | 110 | 28 | 8-23 | 350 | 180 | — | — |
| 80 | 356 | 210 | 170 | 140 | 121 | 30 | 8-23 | 500 | 220 | — | — |
| 100 | 406 | 250 | 200 | 168 | 150 | 32 | 8-25 | 800 | 250 | 320 | 430 |
| 125 | 400 | 295 | 240 | 202 | 176 | 36 | 8-30 | 1000 | 295 | 340 | 450 |
| 150 | 495 | 340 | 280 | 240 | 204 | 38 | 8-34 | 1200 | 340 | 405 | 480 |
| 200 | 597 | 405 | 345 | 300 | 260 | 44 | 12-34 | — | — | 450 | 530 |
| 250 | 673 | 470 | 400 | 352 | 313 | 48 | 12-41 | — | — | 505 | 590 |
| 300 | 762 | 530 | 460 | 412 | 364 | 54 | 16-41 | — | — | 545 | 620 |
| 350 | 826 | 595 | 525 | 475 | 422 | 60 | 16-41 | — | — | 640 | 690 |
| 400 | 902 | 670 | 585 | 525 | 474 | 66 | 16-48 | — | — | 690 | 740 |
| 500 | 1054 | 800 | 705 | 640 | 576 | 70 | 20-54 | — | — | 760 | 810 |

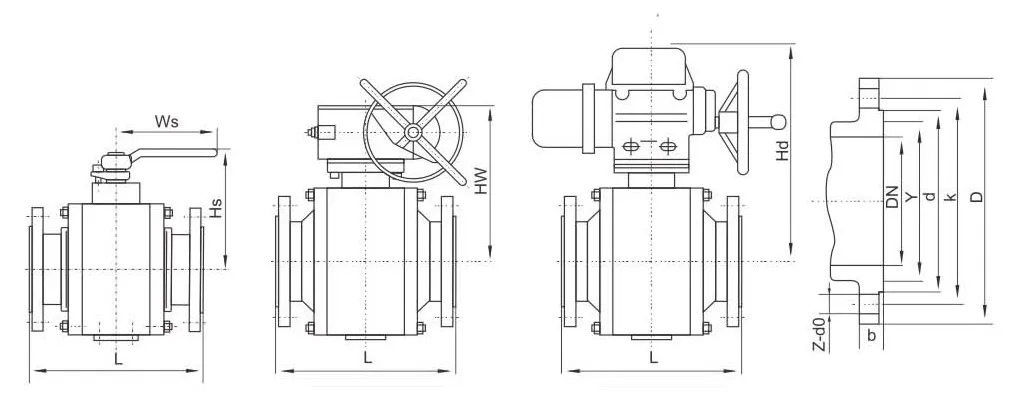

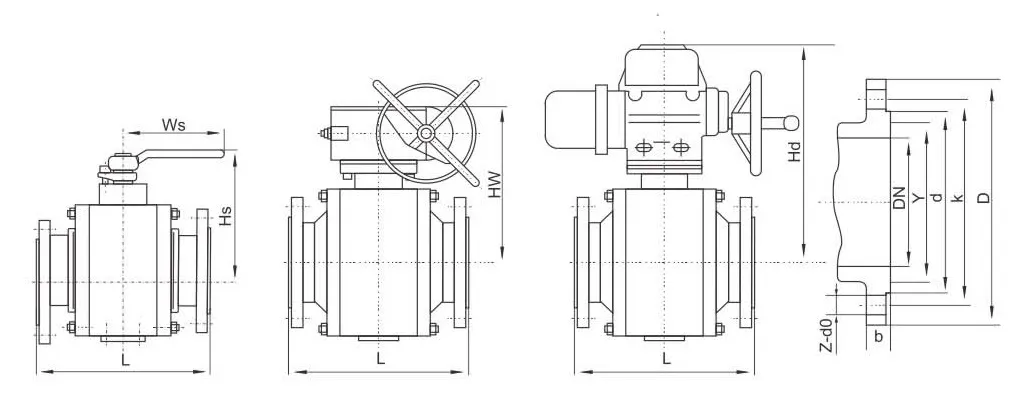

Основные внешние и присоединительные размеры
| DN | L | D | K | d | Y | b | Z-d0 | Ws | Hs | Hw | Hd |
| PN100 | |||||||||||
| 40 | 241 | 165 | 125 | 95 | 76 | 26 | 4-23 | 260 | 160 | — | — |
| 50 | 292 | 195 | 145 | 112 | 88 | 28 | 4-25 | 350 | 180 | — | — |
| 65 | 330 | 220 | 170 | 138 | 110 | 32 | 8-25 | 500 | 200 | — | — |
| 80 | 356 | 230 | 180 | 148 | 121 | 34 | 8-25 | 800 | 240 | 310 | 410 |
| 100 | 432 | 265 | 210 | 172 | 150 | 38 | 8-30 | 1000 | 270 | 340 | 450 |
| 125 | 508 | 310 | 250 | 210 | 176 | 42 | 8-34 | 1200 | 320 | 360 | 505 |
| 150 | 559 | 350 | 290 | 250 | 204 | 46 | 12-34 | — | — | 425 | 555 |
| 200 | 660 | 430 | 360 | 312 | 260 | 54 | 12-41 | — | — | 470 | 625 |
| 250 | 787 | 500 | 430 | 382 | 313 | 60 | 12-41 | — | — | 525 | 645 |
| 300 | 838 | 585 | 500 | 442 | 364 | 70 | 16-48 | — | — | 565 | 715 |
| 350 | 889 | 665 | 560 | 498 | 422 | 76 | 16-54 | — | — | 670 | 770 |
| 400 | 991 | 715 | 620 | 558 | 474 | 80 | 16-54 | — | — | 720 | 840 |
| PN160 | |||||||||||
| 40 | 305 | 175 | 125 | 92 | 76 | 6032 | 4-27 | 350 | 160 | — | — |
| 50 | 368 | 215 | 165 | 132 | 88 | 36 | 8-25 | 500 | 180 | — | — |
| 65 | 419 | 245 | 190 | 152 | 110 | 44 | 8-30 | 800 | 200 | — | — |
| 80 | 381 | 260 | 205 | 168 | 121 | 46 | 8-30 | 1000 | 240 | 310 | 410 |
| 100 | 457 | 300 | 240 | 200 | 150 | 48 | 8-34 | 1200 | 270 | 340 | 450 |
| 125 | 559 | 355 | 285 | 238 | 176 | 60 | 8-41 | — | — | 360 | 505 |
| 150 | 610 | 390 | 318 | 270 | 204 | 66 | 12-41 | — | — | 425 | 560 |
| 200 | 737 | 480 | 400 | 345 | 260 | 78 | 12-48 | — | — | 530 | 630 |
| 250 | 838 | 580 | 485 | 425 | 313 | 88 | 12-54 | — | — | 570 | 720 |
| 300 | 965 | 665 | 570 | 510 | 364 | 100 | 16-54 | — | — | 680 | 780 |
| PN200 | |||||||||||
| 40 | 305 | 170 | 124 | 90 | 56 | 0034 | 4-27 | 500 | 180 | — | — |
| 50 | 368 | 210 | 160 | 128 | 70 | 40 | 8-25 | 650 | 200 | — | — |
| 65 | 419 | 260 | 203 | 165 | 97 | 48 | 8-30 | 800 | 220 | — | — |
| 80 | 470 | 290 | 230 | 190 | 116 | 54 | 8-34 | 1000 | 260 | 320 | 420 |
| 100 | 546 | 360 | 292 | 245 | 138 | 66 | 8-41 | 1200 | 290 | 360 | 470 |
| 125 | 673 | 385 | 318 | 270 | 170 | 76 | 12-41 | — | — | 380 | 530 |
| 150 | 705 | 440 | 360 | 305 | 190 | 82 | 12-48 | — | — | 440 | 580 |
| 200 | 832 | 535 | 440 | 380 | 245 | 92 | 12-54 | — | — | 550 | 650 |
| 250 | 991 | 670 | 572 | 508 | 319 | 110 | 16-58 | — | — | 590 | 740 |
| PN250 | |||||||||||
| 40 | 305 | 180 | 124 | 92 | 68.28 | 5032 | 4-29.5 | 500 | 180 | — | — |
| 50 | 368 | 215 | 165 | 124 | 95.25 | 38.5 | 8-26 | 650 | 200 | — | — |
| 65 | 419 | 245 | 190.5 | 137 | 107.95 | 41.5 | 8-29.5 | 800 | 220 | — | — |
| 80 | 470 | 265 | 203 | 168 | 136.52 | 48 | 8-32.5 | 1000 | 260 | 320 | 420 |
| 100 | 546 | 310 | 241.5 | 194 | 161.92 | 54 | 8-35.5 | 1200 | 290 | 360 | 470 |
| 125 | 673 | 375 | 292 | 229 | 193.68 | 73.5 | 8-42 | — | — | 380 | 530 |
| 150 | 705 | 395 | 317.5 | 248 | 211.12 | 83 | 12-39 | — | — | 440 | 580 |
| 200 | 832 | 485 | 393..5 | 318 | 269.88 | 92 | 12-45 | — | — | 550 | 650 |

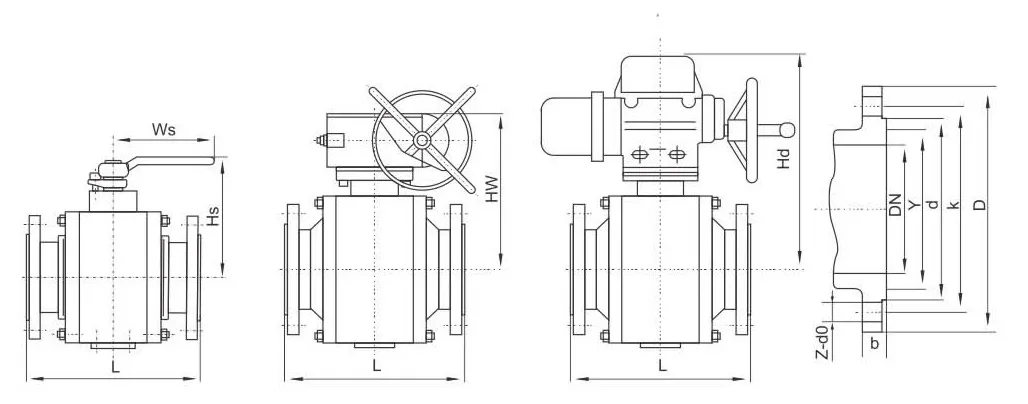

Основные внешние и присоединительные размеры
| DN | L | D | K | d | Y | b | Z-d0 | Ws | Hs | Hw | Hd |
| Сорт 150 | |||||||||||
| 11/2" | 165 | 125 | 98.4 | 73 | — | 12.7 | 4-16 | 230 | 135 | — | — |
| 2" | 178 | 150 | 120.7 | 92 | — | 14.3 | 4-19 | 260 | 150 | — | — |
| 21/2" | 190 | 180 | 139.7 | 105 | — | 15.9 | 4-19 | 350 | 180 | — | — |
| 3" | 203 | 190 | 152.4 | 127 | — | 17.5 | 4-19 | 500 | 195 | — | — |
| 4" | 229 | 230 | 190.5 | 157 | — | 22.3 | 8-19 | 650 | 245 | 310 | 420 |
| 5" | 356 | 255 | 215.9 | 186 | — | 22.3 | 8-22.5 | 800 | 270 | 330 | 440 |
| 6" | 394 | 280 | 241.3 | 216 | — | 23.9 | 8-22.5 | 1000 | 295 | 390 | 470 |
| 8" | 457 | 345 | 298.5 | 270 | — | 27.0 | 8-22.5 | — | — | 440 | 510 |
| 10" | 533 | 405 | 362 | 324 | — | 28.6 | 12-25.5 | — | — | 490 | 560 |
| 12" | 610 | 485 | 431.8 | 381 | — | 30.2 | 12-25.5 | — | — | 530 | 600 |
| 14" | 686 | 535 | 476.3 | 413 | — | 33.4 | 12-28.5 | — | — | 620 | 670 |
| 16" | 762 | 595 | 539.8 | 470 | — | 35.0 | 16-28.5 | — | — | 675 | 720 |
| 18" | 864 | 635 | 577.9 | 533 | — | 38.1 | 16-32 | — | — | 740 | 790 |
| 20" | 914 | 700 | 635 | 584 | — | 41.3 | 20-32 | — | — | 825 | 870 |
| 24" | 1067 | 815 | 749.3 | 692 | — | 46.3 | 20-35 | — | — | 920 | 960 |
| Сорт 300 | |||||||||||
| 11/2" | 190 | 155 | 114.3 | 73 | — | 19.1 | 4-22.5 | 230 | 135 | — | — |
| 2" | 216 | 165 | 127 | 92 | — | 20.7 | 8-19 | 260 | 150 | — | — |
| 21/2" | 241 | 190 | 149.2 | 105 | — | 23.9 | 8-22.5 | 350 | 180 | — | — |
| 3" | 282 | 210 | 168.3 | 127 | — | 27.0 | 8-22.5 | 500 | 195 | — | — |
| 4" | 305 | 255 | 200 | 157 | — | 30.2 | 8-22.5 | 800 | 250 | 320 | 430 |
| 5" | 356 | 280 | 235 | 186 | — | 33.4 | 8-22.5 | 1000 | 280 | 340 | 450 |
| 6" | 403 | 320 | 269.9 | 216 | — | 35.0 | 12-22.5 | 1200 | 300 | 405 | 480 |
| 8" | 502 | 380 | 330.2 | 270 | — | 39.7 | 12-25.5 | — | — | 450 | 530 |
| 10" | 568 | 445 | 387.4 | 324 | — | 46.1 | 16-28.5 | — | — | 505 | 590 |
| 12" | 648 | 520 | 450.8 | 381 | — | 49.3 | 16-32 | — | — | 545 | 620 |
| 14" | 762 | 585 | 514.4 | 413 | — | 52.4 | 20-32 | — | — | 640 | 690 |
| 16" | 838 | 650 | 571.5 | 470 | — | 55.6 | - | — | — | 690 | 740 |
| 18" | 914 | 710 | 628.6 | 533 | — | 58.8 | 24-35 | — | — | 760 | 810 |
| 20" | 991 | 775 | 685.8 | 584 | — | 62.0 | 24-35 | — | — | 850 | 900 |
Основные внешние и присоединительные размеры
| DN | L | D | K | d | Y | b | Z-d0 | Ws | Hs | Hw | Hd |
| Сорт 600 | |||||||||||
| 11/2" | 241 | 155 | 114.3 | 90 | 68.263 | 22.3 | 4-22.5 | 260 | 160 | — | — |
| 2" | 292 | 165 | 127 | 108 | 82.550 | 25.4 | 8-19 | 350 | 180 | — | — |
| 21/2" | 330 | 190 | 149.2 | 127 | 101.600 | 28.6 | 8-22.5 | 500 | 200 | — | — |
| 3" | 356 | 210 | 168.3 | 146 | 123.825 | 31.8 | 8-22.5 | 800 | 240 | 310 | 410 |
| 4" | 432 | 275 | 215.9 | 175 | 149.225 | 38.1 | 8-25.5 | 1000 | 270 | 340 | 450 |
| 5" | 508 | 330 | 266.7 | 210 | 180.975 | 44.5 | 8-28.5 | 1200 | 320 | 360 | 505 |
| 6" | 559 | 355 | 292.1 | 241 | 211.138 | 47.7 | 12-28.5 | — | — | 425 | 555 |
| 8" | 660 | 420 | 349.2 | 302 | 269.876 | 55.6 | 12-32 | — | — | 470 | 625 |
| 10" | 787 | 510 | 431.8 | 356 | 323.851 | 63.5 | 16-35 | — | — | 525 | 645 |
| 12" | 838 | 560 | 489.0 | 413 | 381.001 | 66.7 | 20-35 | — | — | 565 | 715 |
| 14" | 889 | 605 | 527.0 | 457 | 419.101 | 69.9 | 20-38 | — | — | 670 | 770 |
| 16" | 991 | 685 | 603.2 | 508 | 469.901 | 76.2 | 20-41 | — | — | 720 | 840 |
| 18" | 1092 | 745 | 654.0 | 575 | 533.401 | 82.6 | 20-44.5 | — | — | 780 | 920 |
| 20" | 1194 | 815 | 723.9 | 635 | 584.201 | 88.9 | 24-44.5 | — | — | 850 | 995 |
| Сорт 900 | |||||||||||
| 11/2" | 305 | 180 | 123.8 | 73 | — | 31.8 | 4-28.5 | 350 | 160 | — | — |
| 2" | 368 | 215 | 165.1 | 92 | — | 38.1 | 8-25.5 | 500 | 180 | — | — |
| 21/2" | 419 | 245 | 190.5 | 105 | — | 41.3 | 8-28.5 | 800 | 200 | — | — |
| 3 | 381 | 240 | 190.5 | 156 | 123.82 | 38.1 | 8-25.5 | 1000 | 240 | 310 | 410 |
| 4" | 457 | 290 | 235.0 | 181 | 149.22 | 44.5 | 8-32 | 1200 | 270 | 340 | 450 |
| 5" | 559 | 350 | 279.4 | 216 | 180.98 | 50.8 | 8-35 | — | — | 360 | 505 |
| 6" | 610 | 380 | 317.5 | 241 | 211.12 | 55.6 | 12-32 | — | — | 425 | 560 |
| 8" | 737 | 470 | 393.7 | 308 | 269.88 | 63.5 | 12-38 | — | — | 530 | 630 |
| 10” | 838 | 545 | 469.9 | 362 | 323.85 | 699 | 16-38 | — | — | 570 | 720 |
| 12" | 965 | 610 | 533.4 | 419 | 381.00 | 79.4 | 20-38 | — | — | 680 | 780 |
| 14" | 1029 | 640 | 558.8 | 467 | 419.10 | 85.8 | 20-41 | — | — | 800 | 905 |
| 16" | 1130 | 705 | 616.0 | 524 | 469.90 | 88.9 | 20-44.5 | — | — | 910 | 1010 |
| Сорт 1500 | |||||||||||
| 11/2" | 305 | 180 | 123.8 | 92 | 68.28 | 31.8 | 4-28.5 | 500 | 180 | — | — |
| 2" | 368 | 215 | 165.1 | 124 | 95.25 | 38.1 | 8-25.5 | 650 | 200 | — | — |
| 21/2" | 419 | 245 | 190.5 | 137 | 107.95 | 41.3 | 8-28.5 | 800 | 220 | — | — |
| 3" | 470 | 265 | 203.2 | 168 | 136.52 | 47.7 | 8-32 | 1000 | 260 | 320 | 420 |
| 4" | 546 | 310 | 241.3 | 194 | 161.92 | 54.0 | 8-35 | 1200 | 290 | 360 | 470 |
| 5" | 673 | 375 | 292.1 | 229 | 193.68 | 73.1 | 8-41 | — | — | 380 | 530 |
| 6" | 705 | 395 | 317.5 | 248 | 211.12 | 82.6 | 12-38 | — | — | 440 | 580 |
| 8" | 832 | 485 | 393.7 | 318 | 269.88 | 92.1 | 12-45 | — | — | 550 | 650 |
связаться с нами
Сопутствующие популярные продукты

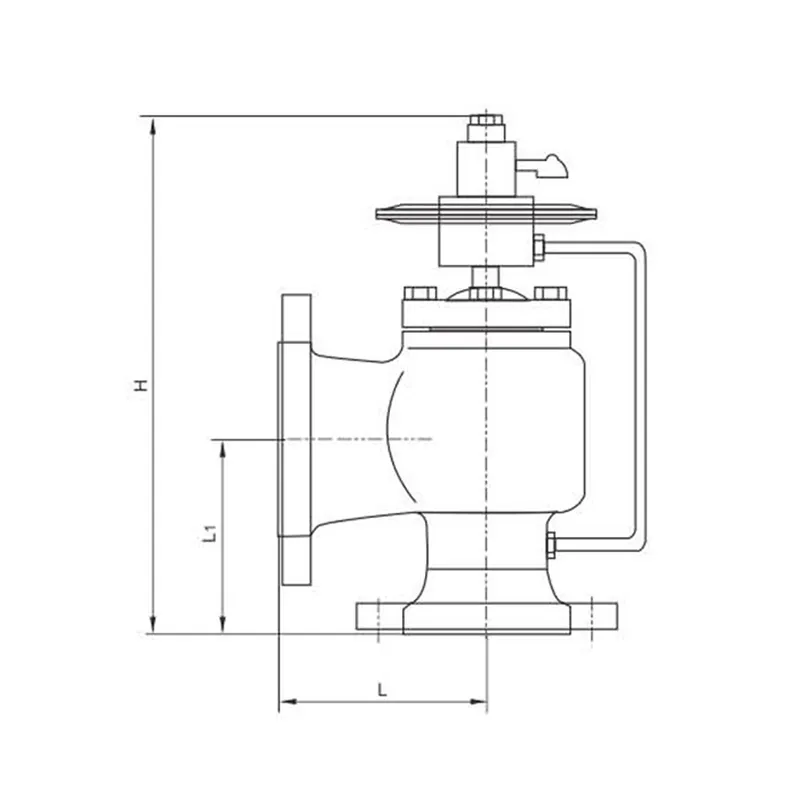

Предохранительные декомпрессионные клапаны серии JY
Описание продукта Наша продукция теперь охватывает широкий спектр стандартизированных...
Фиксированный шаровой кран 150 фунтов
Описание продукта В настоящее время наша продукция охватывает широкий спектр стандарт...

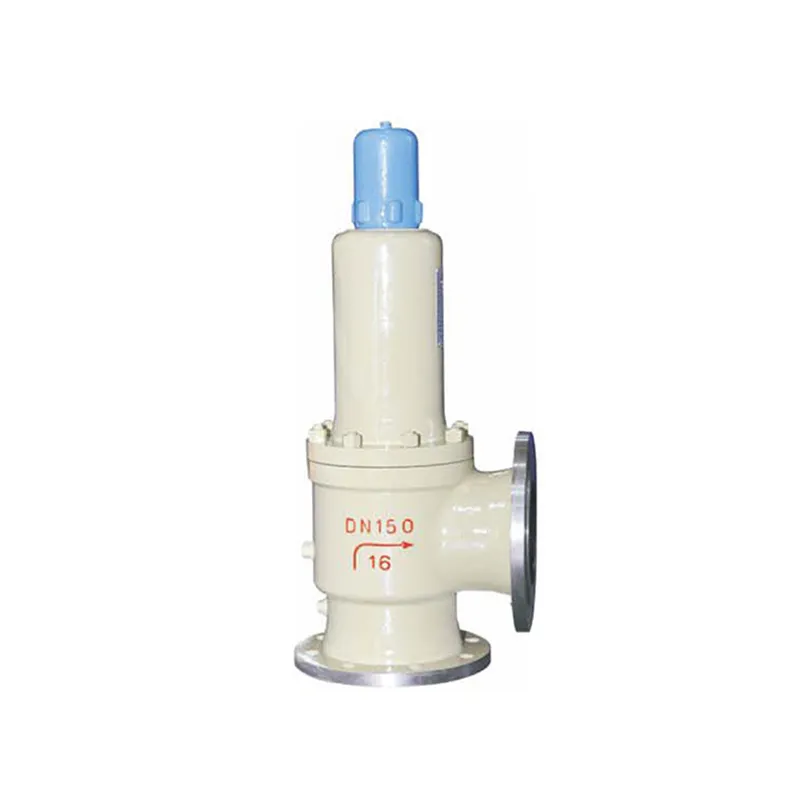

Предохранительный клапан обратного потока для сжиженного углеводородного газа
Описание продукта Наша продукция теперь охватывает широкий спектр стандартизированных...
Высокотемпературный шаровой кран Q11M
Описание продукта Наша продукция теперь охватывает широкий спектр стандартизированных...
Пружинный полнопроходной предохранительный клапан (серия W)
Описание продукта Наша продукция в настоящее время охватывает широкий спектр стандарт...
Предохранительный клапан с рубашкой
Описание продукта Наша продукция теперь охватывает широкий спектр стандартизированных...
Кран шаровой с плавающим фланцем Q416419B41F-16CP
Описание продукта В настоящее время наша продукция охватывает широкий спектр стандарт...
Предохранительный клапан с пружиной и балансировочным сильфоном, тип WA44C, класс точности 1 фунт
Описание продукта В настоящее время наша продукция охватывает широкий спектр стандарт...

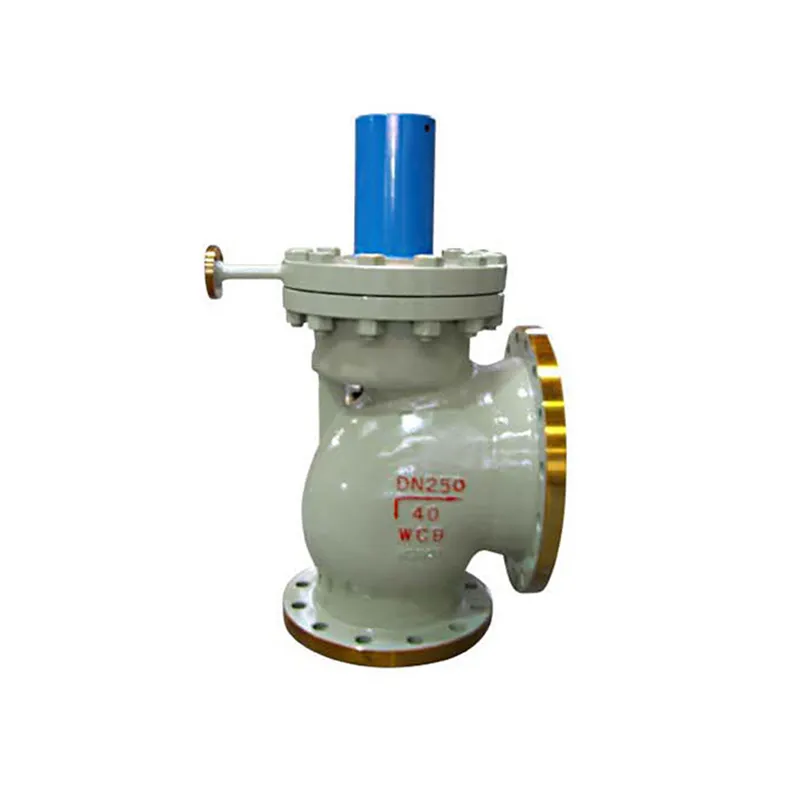

Главный предохранительный клапан
Описание продукта Наша продукция теперь охватывает широкий спектр стандартизированных...
Пружинный предохранительный клапан с сильфонным балансом типа WA41C
Описание продукта В настоящее время наша продукция охватывает широкий спектр стандарт...
Пневматический поворотный клапан
Описание продукта В настоящее время наша продукция охватывает широкий спектр стандарт...

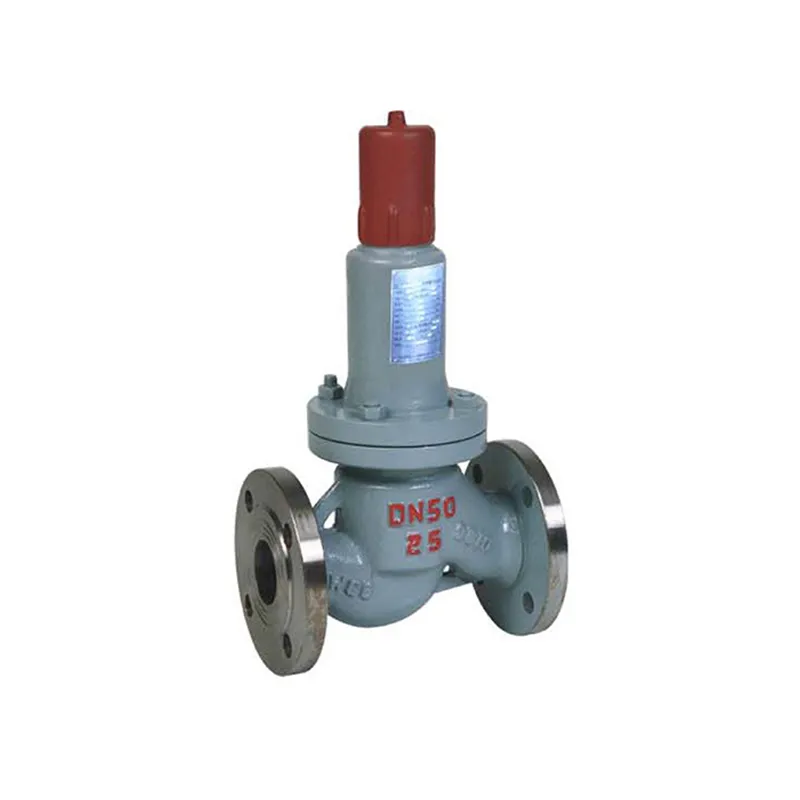

Обратный предохранительный клапан
Описание продукта Наша продукция теперь охватывает широкий спектр стандартизированных...
Плунжерный клапан с проволочным уплотнителем U11SMF
Описание продукта В настоящее время наша продукция охватывает широкий спектр стандарт...
Фиксированный шаровой кран с металлическим уплотнением
Описание продукта Наша продукция охватывает широкий спектр стандартизированных устрой...
Пружинный малоподъемный предохранительный клапан
Описание продукта Наша продукция в настоящее время охватывает широкий спектр стандарт...

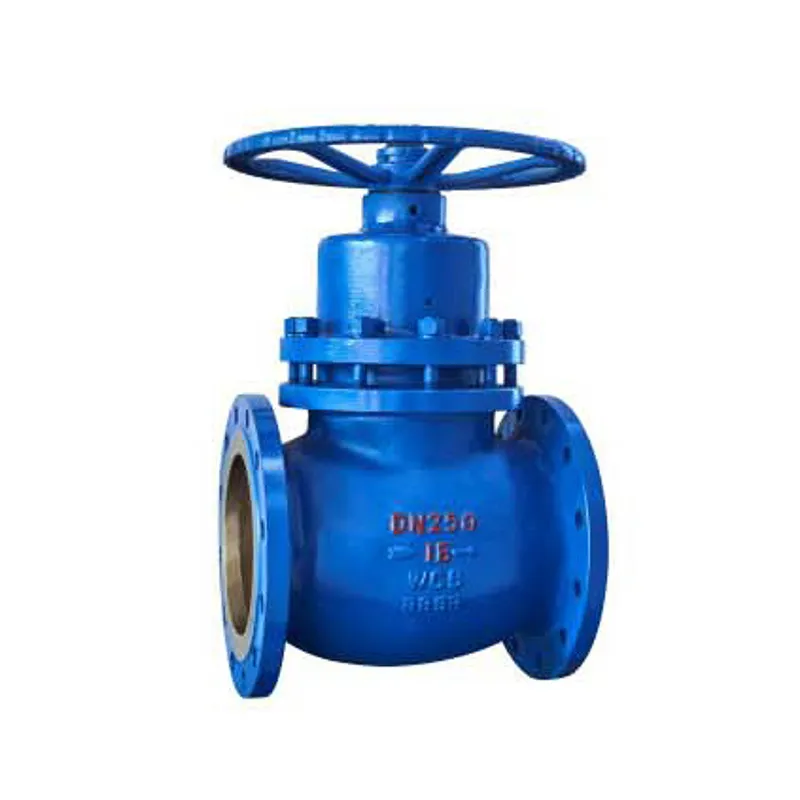

Плунжерный запорный клапан UJ41HY
Описание продукта В настоящее время наша продукция охватывает широкий спектр стандарт...
