Фланцевый плунжерный клапан U41SF-M
Описание продукта В настоящее время наша продукция охватывает широкий спектр стандартизированных изделий для управления потоками жидкости, которые можно адаптировать к различным режимам привода, включая шаровые краны, дисковые затворы, задвижки, проходные клапаны, обратные клапаны, предохр...
Описание
маркер
Описание продукта
В настоящее время наша продукция охватывает широкий спектр стандартизированных изделий для управления потоками жидкости, которые можно адаптировать к различным режимам привода, включая шаровые краны, дисковые затворы, задвижки, проходные клапаны, обратные клапаны, предохранительные клапаны, поворотные шаровые краны, плунжерные клапаны и т. д. Наша продукция широко используется в водном хозяйстве, коммунальном хозяйстве, электроэнергетике, газовой, нефтехимической, углехимической промышленности, энергетике, охране окружающей среды, медицине, недвижимости, металлургии, горнодобывающей промышленности и многих других областях.

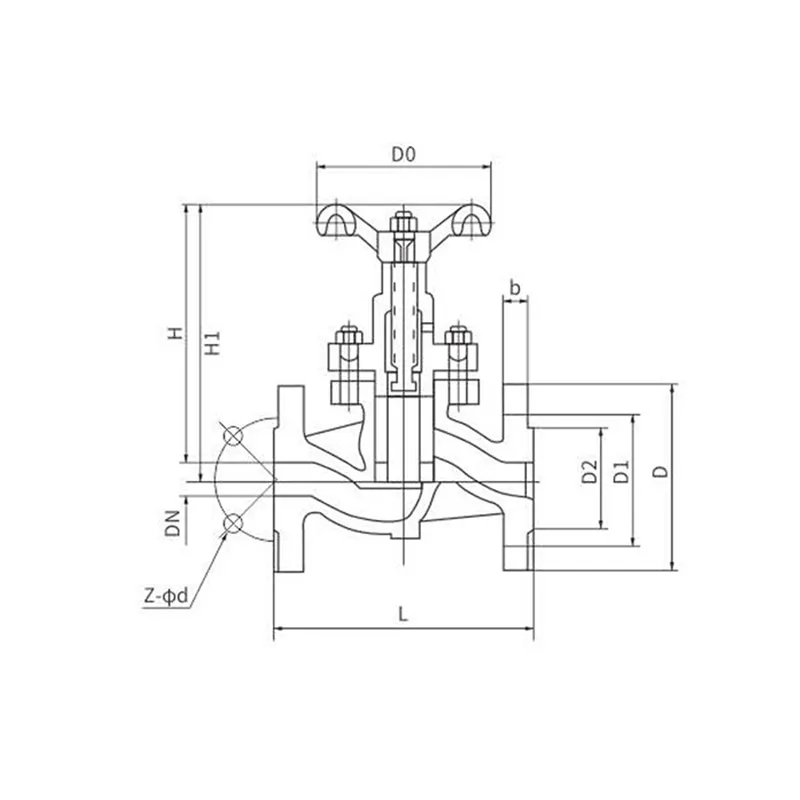

Основные размеры и присоединительные размеры
| Диаметр DN | Размеры | ||||||||
| L | D | D1 | D2 | b | Z-φd | H | H1 | D0 | |
| U41S-16C | |||||||||
| 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 116 | 144 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 142 | 176 | 100 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 163 | 205 | 120 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 182 | 227 | 120 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 210 | 260 | 160 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 230 | 286 | 180 |
| 65 | 290 | 180 | 145 | 120 | 20 | 4-18 | 250 | 310 | 200 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 269 | 340 | 240 |
| 100 | 350 | 215 | 180 | 155 | 24 | 8-18 | 278 | 356 | 280 |
| 125 | 400 | 240 | 210 | 185 | 26 | 8-18 | 332 | 440 | 320 |
| 150 | 480 | 280 | 240 | 210 | 28 | 8-23 | 434 | 562 | 360 |
| 200 | 600 | 335 | 295 | 265 | 30 | 12-23 | 498 | 660 | 460 |
| 250 | 650/700 | 405 | 355 | 320 | 38 | 12-23 | 540 | 660 | 500 |
| 300 | 750 | 460 | 410 | 360 | 38 | 12-23 | 650 | 680 | 550 |
| U41S-25C | |||||||||
| 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 116 | 144 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 142 | 176 | 100 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 163 | 205 | 120 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 182 | 227 | 120 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 210 | 260 | 160 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 230 | 286 | 180 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 250 | 310 | 200 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 269 | 340 | 240 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-18 | 278 | 356 | 280 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 332 | 440 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 434 | 562 | 360 |
| 200 | 600 | 360 | 310 | 282 | 34 | 12-26 | 498 | 660 | 460 |
| 250 | 650/700 | 425 | 370 | 332 | 36 | 12-30 | 540 | 660 | 500 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 650 | 680 | 550 |
| U41S-40C | |||||||||
| 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 116 | 144 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 142 | 176 | 100 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 163 | 205 | 120 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 182 | 227 | 120 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 210 | 260 | 160 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 230 | 286 | 180 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 250 | 310 | 200 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 269 | 340 | 240 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 278 | 356 | 280 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 332 | 440 | 320 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 434 | 562 | 360 |
