Кран шаровой с плавающим фланцем Q416419B41F-16CP
Описание продукта В настоящее время наша продукция охватывает широкий спектр стандартизированных устройств управления потоками, которые могут быть адаптированы к различным режимам привода, включая шаровые краны, дисковые затворы, задвижки, регулирующие клапаны, обратные клапаны, предохранитель...
Описание
маркер
Описание продукта
В настоящее время наша продукция охватывает широкий спектр стандартизированных устройств управления потоками, которые могут быть адаптированы к различным режимам привода, включая шаровые краны, дисковые затворы, задвижки, регулирующие клапаны, обратные клапаны, предохранительные клапаны, поворотные шаровые краны, плунжерные клапаны и т. д. Наша продукция широко используется в водном хозяйстве, коммунальном хозяйстве, электроэнергетике, газовой, нефтехимической, углехимической, энергетической промышленности, в сфере охраны окружающей среды, медицине, недвижимости, металлургии, горнодобывающей промышленности и многих других областях.

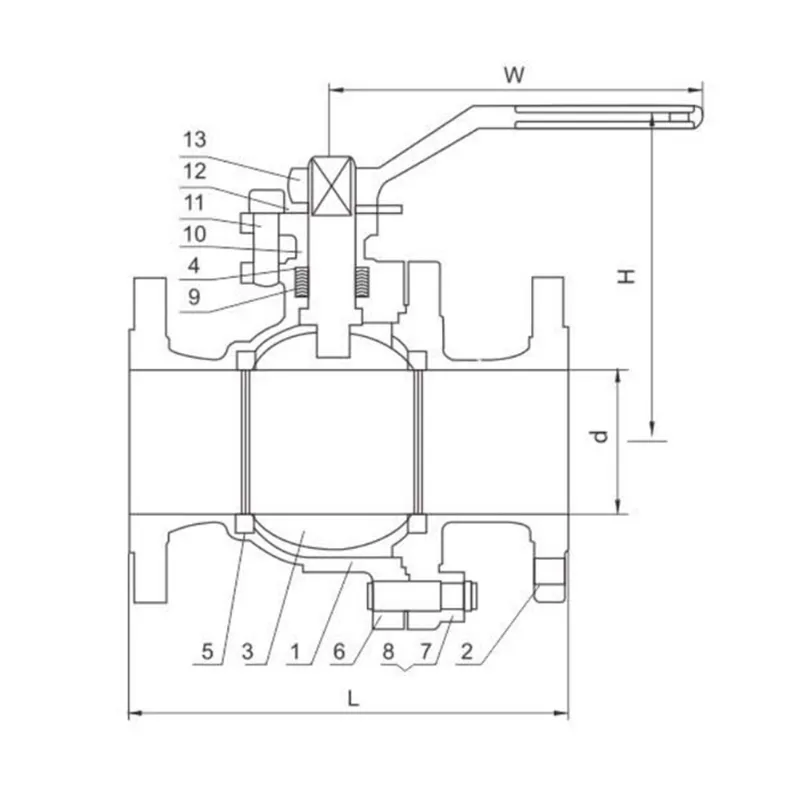

Основные внешние и присоединительные размеры
| DN | L | D | D1 | D2 | B | Z-φd | H | W |
| Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14 | 4-014 | 78 | 140 |
| 20 | 130 | 105 | 75 | 55 | 14 | 4-014 | 84 | 160 |
| 25 | 140 | 115 | 85 | 65 | 14 | 4-014 | 95 | 180 |
| 32 | 165 | 135 | 100 | 78 | 16 | 4-018 | 150 | 250 |
| 40 | 165 | 145 | 110 | 85 | 16 | 4-018 | 150 | 300 |
| 50 | 203 | 160 | 125 | 100 | 16 | 4-018 | 170 | 350 |
| 65 | 222 | 180 | 145 | 120 | 18 | 4-018 | 195 | 350 |
| 80 | 241 | 195 | 160 | 135 | 20 | 8-018 | 215 | 400 |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-018 | 250 | 500 |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-018 | 265 | 600 |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-023 | 270 | 800 |
| 200 | 457 | 335 | 295 | 265 | 24 | 12-023 | 330 | 800 |
| 250 | 533 | 405 | 355 | 320 | 26 | 12-025 | 450 | 1300 |
Основные внешние и присоединительные размеры
| DN | L | D | D1 | D2 | b | Z-φd | H | W | |
| Q41F-25 Q41F-25P Q641F-25 Q641F-25P Q9B41F-25 Q9B41F-25P | |||||||||
| 15 | 130 | 95 | 65 | 45 | 16 | 4-014 | 103 | 100 | |
| 20 | 140 | 105 | 75 | 55 | 16 | 4-014 | 112 | 160 | |
| 25 | 150 | 115 | 85 | 65 | 16 | 4-014 | 123 | 160 | |
| 32 | 165 | 135 | 100 | 78 | 18 | 4-018 | 150 | 250 | |
| 40 | 180 | 145 | 110 | 85 | 18 | 4-018 | 156 | 250 | |
| 50 | 200 | 160 | 125 | 100 | 20 | 4-018 | 172 | 350 | |
| 65 | 220 | 180 | 145 | 120 | 22 | 8-018 | 197 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 22 | 8-018 | 222 | 450 | |
| 100 | 280 | 230 | 190 | 160 | 24 | 8-023 | 253 | 450 | |
| 125 | 320 | 270 | 220 | 188 | 28 | 8-025 | 275 | 600 | |
| 150 | 360 | 300 | 250 | 218 | 30 | 8-025 | 286 | 800 | |
| 200 | 400 | 360 | 310 | 278 | 34 | 12-025 | 340 | 1200 | |
| 250 | 530 | 425 | 370 | 332 | 36 | 12-030 | 470 | 1400 | |
| Q41F-4 Q41F-40P Q341F-40 Q341F-40P Q641F-40 Q641F-40P Q9B41F-40 Q9B4F-40P | |||||||||
| 15 | 140 | 95 | 65 | 45 | 16 | 40 | 4-014 | 103 | 100 |
| 20 | 152 | 105 | 75 | 55 | 16 | 51 | 4-014 | 112 | 160 |
| 25 | 165 | 115 | 85 | 65 | 16 | 58 | 4-014 | 123 | 160 |
| 32 | 178 | 135 | 100 | 78 | 18 | 66 | 4-018 | 150 | 250 |
| 40 | 190 | 145 | 110 | 85 | 18 | 76 | 4-018 | 156 | 250 |
| 50 | 216 | 160 | 125 | 100 | 20 | 88 | 4-018 | 172 | 350 |
| 65 | 241 | 180 | 145 | 120 | 22 | 110 | 8-018 | 197 | 350 |
| 80 | 283 | 195 | 160 | 135 | 22 | 121 | 8-018 | 222 | 450 |
| 100 | 305 | 230 | 190 | 160 | 24 | 150 | 8-023 | 253 | 450 |
| 125 | 381 | 270 | 220 | 188 | 28 | 176 | 8-025 | 275 | 600 |
| 150 | 403 | 300 | 250 | 218 | 30 | 204 | 8-025 | 286 | 800 |
| 200 | 502 | 375 | 320 | 282 | 38 | 260 | 12-030 | 340 | 1200 |
| 250 | 568 | 445 | 385 | 345 | 42 | 313 | 12-034 | 470 | 1400 |
| Q41F-63 Q41F-63P Q341F-63 Q341F-63P Q641F-63 Q641F-63P Q9B41F-63 Q9B4F-63P | |||||||||
| 15 | 165 | 105 | 75 | 55 | 18 | 40 | 4-014 | 105 | 130 |
| 20 | 190 | 125 | 90 | 68 | 20 | 51 | 4-018 | 125 | 130 |
| 25 | 216 | 135 | 100 | 78 | 22 | 58 | 4-018 | 135 | 160 |
| 32 | 229 | 150 | 110 | 82 | 24 | 66 | 4-018 | 150 | 160 |
| 40 | 241 | 165 | 125 | 95 | 24 | 76 | 4-023 | 165 | 230 |
| 50 | 292 | 175 | 135 | 105 | 26 | 88 | 4-023 | 175 | 230 |
| 65 | 330 | 200 | 160 | 130 | 28 | 110 | 8-023 | 200 | 400 |
| 80 | 356 | 210 | 170 | 140 | 30 | 121 | 8-023 | 210 | 400 |
| 100 | 432 | 250 | 200 | 168 | 32 | 150 | 8-025 | 250 | 700 |
| 125 | 508 | 295 | 240 | 202 | 36 | 176 | 8-030 | 295 | 1100 |
| 150 | 559 | 340 | 280 | 240 | 38 | 204 | 8-034 | 340 | 1500 |
