Закрытый пружинный полнопроходной предохранительный клапан высокого давления
Описание продукта В настоящее время наша продукция охватывает широкий спектр стандартизированных устройств управления потоками, которые можно адаптировать к различным режимам привода, включая шаровые краны, дисковые затворы, задвижки, регулирующие клапаны, обратные клапаны, предохранительн...
Описание
маркер
Описание продукта
В настоящее время наша продукция охватывает широкий спектр стандартизированных устройств управления потоками, которые можно адаптировать к различным режимам привода, включая шаровые краны, дисковые затворы, задвижки, регулирующие клапаны, обратные клапаны, предохранительные клапаны, поворотные шаровые краны, плунжерные клапаны и т. д. Наша продукция широко используется в водном хозяйстве, коммунальном хозяйстве, электроэнергетике, газовой, нефтехимической, углехимической промышленности, энергетике, охране окружающей среды, медицине, недвижимости, металлургии, горнодобывающей промышленности и многих других областях.
Тип A42Y-160/320 используется для оборудования и трубопроводов воздуха, газовых смесей N2, H2 и т. д. сред, рабочая температура которых ниже 200 °C. Тип A42Y-160P/320P.A42Y160R/320R используется для оборудования и трубопроводов с коррозионными средами, рабочая температура которых ниже 200 °C. Предусмотрены дополнительные устройства защиты от давления. Присоединительные размеры фланцев соответствуют стандарту JB/T2769-2008.

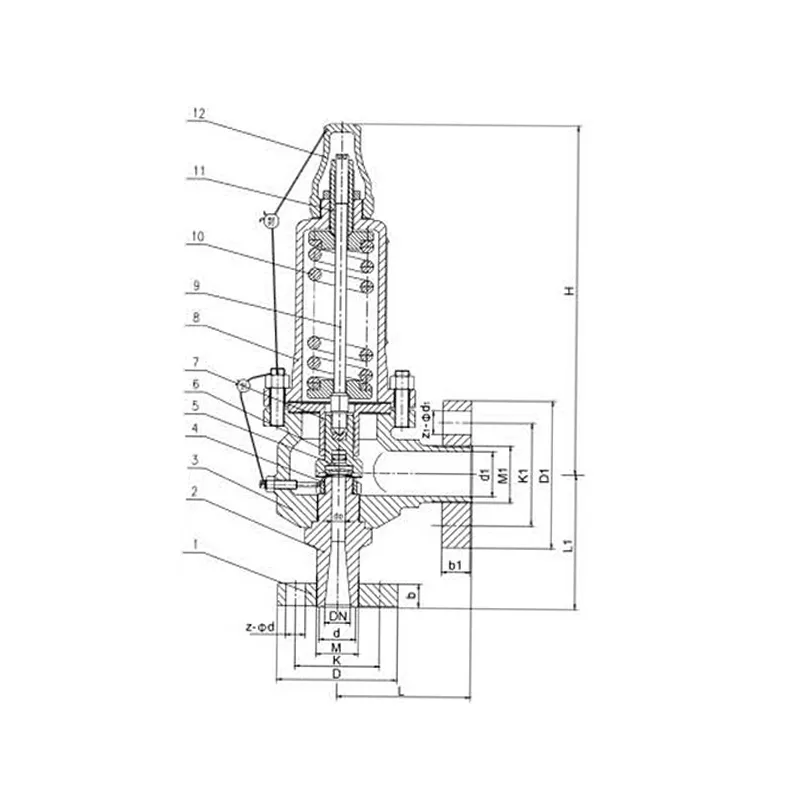

Материалы для основных деталей
| NO. | Наименование детали | Материалы | ||
| A48Y-C A44Y-C |
A44Y-P | A44Y-R | ||
| 1 | Фланец | 35/35CrMoA | 20Cr13 | 304 |
| 2 | Седло | 20Cr13 | 304 | 316 |
| 3 | Корпус | 40 | 304 | 316 |
| 4 | Регулировочное кольцо | 20Cr13 | 304 | 316 |
| 5 | Диск | 20Cr13 | 304 | 316 |
| 6 | Держатель диска | 20Cr13 | 304 | 316 |
| 7 | Направляющая втулка | 20Cr13 | 304 | 316 |
| 8 | Крышка | ZG230-450 | ZG230-450 | ZG230-450 |
| 9 | Шток | 20Cr13 | 304 | 304 |
| 10 | Пружина | 50CrVA | 50CrVA Coated Teflon | 50CrVA Coated Teflon |
| 11 | Регулировочный болт | 45 | 20Cr13 | 20Cr13 |
| 12 | Колпачок | ZG200-400 | ZG200-400 | ZG200-400 |
| Уплотнительная поверхность материала | Co Депонирование стелита | |||
Размеры (мм)
| Тип | DN | do | d | M | D | K | Z-φd | b | d1 | M1 | D1 | kl | Z1-φdl | b1 | L | L1 | ≈H |
| A42Y-160 | 15 | 8 | 20 | M24×2 | 60 | 95 | 3-18 | 20 | 29 | M42×2 | 80 | 115 | 4-18 | 22 | 95 | 100 | 220 |
| 20 | 8 | 27 | M33×2 | 68 | 105 | 3-18 | 20 | 29 | M42×2 | 80 | 115 | 4-18 | 22 | 95 | 100 | 220 | |
| 25 | 14 | 28 | M33×2 | 68 | 105 | 3-18 | 20 | 50 | M64×3 | 115 | 165 | 6-26 | 32 | 150 | 150 | 280 | |
| 32 | 15 | 37 | M42×2 | 80 | 115 | 4-18 | 22 | 50 | M64×3 | 115 | 165 | 6-26 | 32 | 150 | 150 | 390 | |
| 40 | 20 | 47 | M52×2 | 115 | 165 | 6-26 | 28 | 65 | M80×3 | 145 | 200 | 6-29 | 40 | 180 | 165 | 495 | |
| 50 | 25 | 59 | M64×3 | 115 | 165 | 6-26 | 32 | 80 | M100×3 | 170 | 225 | 6-33 | 50 | 190 | 190 | 510 | |
| A42Y-320 | 15 | 8 | 27 | M33×2 | 68 | 105 | 3-18 | 20 | 29 | M42×2 | 80 | 115 | 4-18 | 22 | 95 | 100 | 220 |
| 20 | 8 | 30 | M33×2 | 75 | 110 | 3-18 | 22 | 29 | M42×2 | 80 | 115 | 4-18 | 22 | 95 | 100 | 220 | |
| 25 | 14 | 35 | M42×2 | 80 | 115 | 4-18 | 22 | 50 | M64×3 | 115 | 165 | 6-26 | 32 | 150 | 150 | 280 | |
| 32 | 15 | 41 | M48×2 | 95 | 135 | 4-22 | 25 | 50 | M64×3 | 115 | 165 | 6-26 | 32 | 150 | 150 | 390 | |
| 40 | 20 | 58 | M64×2 | 115 | 165 | 6-26 | 32 | 65 | M80×3 | 145 | 200 | 6-29 | 40 | 180 | 165 | 495 | |
| 50 | 25 | 70 | M80×2 | 145 | 200 | 6-29 | 40 | 80 | M100×3 | 170 | 225 | 6-33 | 50 | 190 | 190 | 510 | |
| A42Y-400 | 32 | 15 | 41 | M48×2 | 95 | 135 | 4-22 | 25 | 50 | M64×3 | 115 | 165 | 6-26 | 32 | 190 | 190 | 397 |
