Описание продукта Наша продукция в настоящее время охватывает широкий спектр стандартизированных устройств управления потоками, которые могут быть адаптированы к различным режимам привода, включая шаровые краны, дисковые затворы, задвижки, регулирующие клапаны, обратные клапаны, предохрани...
Наша продукция в настоящее время охватывает широкий спектр стандартизированных устройств управления потоками, которые могут быть адаптированы к различным режимам привода, включая шаровые краны, дисковые затворы, задвижки, регулирующие клапаны, обратные клапаны, предохранительные клапаны, поворотные шаровые краны, плунжерные клапаны и т. д. Наша продукция широко используется в водном хозяйстве, коммунальном хозяйстве, электроэнергетике, газовой, нефтехимической, углехимической, энергетической промышленности, в сфере охраны окружающей среды, медицине, недвижимости, металлургии, горнодобывающей промышленности и многих других областях.
Тип 41H используется для оборудования и трубопроводов с жидким газом, воздухом, водой и т. д., рабочая температура которых ниже 300°C. Тип 41Y-P/R используется для оборудования и трубопроводов с коррозионно-активными средами, рабочая температура которых ниже 200°C. Используются для устройств повышенного давления.

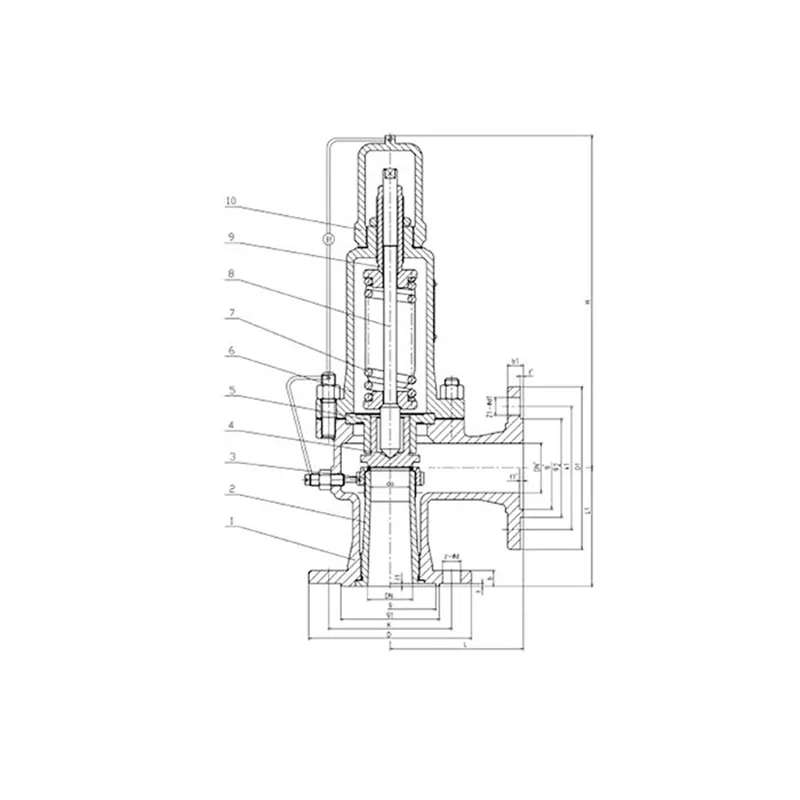

| NO. | Наименование детали | Материалы | ||
| A41H-C/ KA41Y-C |
A41Y-P/ KA41Y-P |
A41Y-R/ KA41Y-R |
||
| 1 | Корпус | WCB | CF8 | CF8M |
| 2 | Седло | ZG20Cr13/304 | 304 | 316 |
| 3 | Регулировочное кольцо | 20Cr13/304 | 304 | 316 |
| 4 | Диск | 20Cr13/304 | 304 | 316 |
| 5 | Направляющая втулка | 20Cr13/304 | 304 | 316 |
| 6 | Капка | ZG230-450 | ZG230-450 | ZG230-450 |
| 7 | Пружина | 50CrVA | 50CrVA Coated Teflon | 50CrVA Coated Teflo |
| 8 | Шток | 20Cr13 | 20Cr13 | 20Cr13 |
| 9 | Регулировочный болт | 45 | 20Cr13 | 20Cr13 |
| 10 | Колпачок | ZG200-400 | ZG200-400 | ZG200-400 |
| Уплотнительная поверхность материала | D507 | Нанесение стеллита | ||
| Тип | (DN) | do | D | K | g | g1 | b | f | f1 | Z-φd | DN' | D1 | k1 | g2 | g' | b1 | f | f1 | Z 1-φd1 | L | L1 | ≈H |
| A41H-16C A41Y-16P A41Y-16R KA41Y-16C KA41Y-16P |
20 | 15 | 105 | 75 | 55 | 16 | 2 | 4-16 | 20 | 105 | 75 | 55 | 16 | 2 | 4-14 | 100 | 85 | 276 | ||||
| 25 | 20 | 115 | 85 | 65 | 16 | 2 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 | 100 | 85 | 276 | |||||
| 32 | 25 | 140 | 100 | 78 | 18 | 2 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 100 | 285 | |||||
| 40 | 32 | 150 | 110 | 85 | 18 | 3 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | 120 | 110 | 292 | |||||
| 50 | 40 | 165 | 125 | 100 | 20 | 3 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | 135 | 120 | 370 | |||||
| 65 | 50 | 185 | 145 | 120 | 20 | 3 | 4-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4-18 | 140 | 130 | 375 | |||||
| 80 | 65 | 200 | 160 | 135 | 20 | 3 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 373 | |||||
| 100 | 80 | 220 | 180 | 155 | 22 | 3 | 8-18 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 160 | 513 | |||||
| 125 | 100 | 250 | 210 | 185 | 22 | 3 | 8-18 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 560 | |||||
| 150 | 125 | 285 | 240 | 210 | 24 | 3 | 8-23 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | 205 | 195 | 570 | |||||
| 200 | 150 | 340 | 295 | 265 | 26 | 3 | 12-23 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 | 240 | 230 | 717 | |||||
| 250 | 200 | 405 | 355 | 320 | 30 | 3 | 12-26 | 250 | 405 | 355 | 320 | 30 | 3 | 12-26 | 350 | 320 | 940 | |||||
| 300 | 250 | 460 | 410 | 375 | 30 | 4 | 12-26 | 300 | 460 | 410 | 375 | 30 | 4 | 12-26 | 350 | 320 | 980 | |||||
| A41H-25 A41Y-25P A41Y-25R KA41Y-25 KA41Y-25P |
20 | 15 | 105 | 75 | 55 | 16 | 2 | 4-14 | 20 | 105 | 75 | 55 | 16 | 2 | 4-14 | 100 | 85 | 276 | ||||
| 25 | 20 | 115 | 85 | 65 | 16 | 2 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 | 115 | 100 | 276 | |||||
| 32 | 25 | 140 | 100 | 78 | 18 | 2 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 120 | 110 | 285 | |||||
| 40 | 32 | 150 | 110 | 85 | 18 | 3 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | 135 | 135 | 290 | |||||
| 50 | 40 | 165 | 125 | 100 | 20 | 3 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | 135 | 140 | 370 | |||||
| 65 | 50 | 185 | 145 | 120 | 22 | 3 | 8-18 | 65 | 185 | 145 | 120 | 20 | 3 | 1-18 | 140 | 130 | 375 | |||||
| 80 | 65 | 200 | 160 | 135 | 24 | 3 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 373 | |||||
| 100 | 80 | 230 | 190 | 160 | 24 | 3 | 8-23 | 100 | 220 | 180 | 155 | 20 | 3 | 8-18 | 170 | 160 | 513 | |||||
| 125 | 100 | 270 | 220 | 188 | 28 | 3 | 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 560 | |||||
| 150 | 125 | 300 | 250 | 218 | 30 | 3 | 8-26 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | 205 | 195 | 570 | |||||
| 200 | 150 | 360 | 310 | 278 | 34 | 3 | 12-26 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 | 240 | 230 | 717 | |||||
| 250 | 200 | 425 | 370 | 332 | 36 | 3 | 12-30 | 250 | 405 | 355 | 320 | 30 | 3 | 12-26 | 350 | 32 | 940 | |||||
| 300 | 250 | 485 | 430 | 390 | 40 | 4 | 12-30 | 300 | 460 | 410 | 375 | 30 | 4 | 12-26 | 350 | 320 | 980 | |||||
| A41H-40 A41Y-40P A41Y-40R KA41Y-40 KA41Y-40P |
20 | 15 | 105 | 75 | 51 | 55 | 16 | 2 | 4 | 4-14 | 20 | 105 | 75 | 55 | 16 | 2 | 4-14 | 100 | 85 | 276 | ||
| 25 | 20 | 115 | 85 | 58 | 65 | 16 | 2 | 4 | 4-14 | 25 | 115 | 85 | 65 | 16 | 2 | 4-14 | 100 | 85 | 276 | |||
| 32 | 25 | 140 | 100 | 66 | 78 | 18 | 2 | 4 | 4-18 | 32 | 140 | 100 | 78 | 18 | 2 | 4-18 | 115 | 100 | 285 | |||
| 40 | 32 | 150 | 110 | 76 | 85 | 18 | 3 | 4 | 4-18 | 40 | 150 | 110 | 85 | 18 | 3 | 4-18 | 120 | 110 | 292 | |||
| 50 | 40 | 165 | 125 | 88 | 100 | 20 | 3 | 4 | 4-18 | 50 | 165 | 125 | 100 | 20 | 3 | 4-18 | 135 | 120 | 370 | |||
| 65 | 50 | 185 | 145 | 110 | 120 | 22 | 3 | 4 | 8-18 | 65 | 185 | 145 | 120 | 20 | 3 | 4--18 | 140 | 130 | 375 | |||
| 80 | 65 | 200 | 160 | 121 | 135 | 22 | 3 | 4 | 8-18 | 80 | 200 | 160 | 135 | 20 | 3 | 8-18 | 160 | 135 | 373 | |||
| 100 | 80 | 235 | 190 | 150 | 160 | 24 | 3 | 4.5 | 8-23 | 100 | 220 | 180 | 155 | 22 | 3 | 8-18 | 170 | 160 | 513 | |||
| 125 | 100 | 270 | 220 | 173 | 188 | 28 | 3 | 4.5 | 8-26 | 125 | 250 | 210 | 185 | 22 | 3 | 8-18 | 190 | 190 | 560 | |||
| 150 | 125 | 300 | 250 | 204 | 218 | 30 | 3 | 4.5 | 8-26 | 150 | 285 | 240 | 210 | 24 | 3 | 8-23 | 205 | 195 | 570 | |||
| 200 | 150 | 375 | 320 | 260 | 282 | 38 | 3 | 4.5 | 12-30 | 200 | 340 | 295 | 265 | 26 | 3 | 12-23 | 240 | 230 | 717 | |||
| 250 | 200 | 450 | 385 | 313 | 345 | 42 | 3 | 4.5 | 12-34 | 250 | 405 | 355 | 320 | 30 | 3 | 12-26 | 350 | 320 | 940 | |||
| 300 | 250 | 515 | 450 | 364 | 408 | 46 | 4 | 4.5 | 16-34 | 300 | 460 | 410 | 375 | 30 | 4 | 12-26 | 350 | 320 | 980 | |||
| A41H-64 A41Y-64 A41Y-64P A41Y-64R |
20 | 15 | 130 | 90 | 51 | 68 | 20 | 2 | 4 | 4-18 | 20 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 100 | 95 | 268 |
| 25 | 20 | 140 | 100 | 58 | 78 | 22 | 2 | 4 | 4-18 | 25 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | 100 | 95 | 268 | |
| 32 | 25 | 155 | 110 | 66 | 82 | 24 | 2 | 4 | 4-23 | 32 | 140 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 115 | 105 | 279 | |
| 40 | 32 | 170 | 125 | 76 | 95 | 24 | 3 | 4 | 4-23 | 40 | 150 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 135 | 115 | 330 | |
| 50 | 40 | 180 | 135 | 88 | 105 | 26 | 3 | 4 | 4-23 | 50 | 165 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 160 | 125 | 360 | |
| 65 | 50 | 205 | 160 | 110 | 130 | 28 | 3 | 4 | 8-23 | 65 | 185 | 145 | 120 | 110 | 22 | 3 | 4 | 8-18 | 175 | 160 | 503 | |
| 80 | 65 | 215 | 170 | 121 | 140 | 30 | 3 | 4 | 8-23 | 80 | 200 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 175 | 160 | 498 | |
| 100 | 80 | 250 | 200 | 150 | 168 | 32 | 3 | 4.5 | 8-26 | 100 | 235 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 190 | 180 | 530 | |
| 150 | 100 | 345 | 280 | 204 | 240 | 38 | 3 | 4.5 | 8-34 | 150 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-26 | 280 | 260 | 657 | |
| A41H-100 A41Y-100 A41Y-100P A41Y-100R |
20 | 15 | 130 | 90 | 51 | 68 | 22 | 2 | 4 | 4-18 | 20 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 100 | 95 | 268 |
| 25 | 20 | 140 | 100 | 58 | 78 | 24 | 2 | 4 | 4-23 | 25 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | 100 | 95 | 268 | |
| 32 | 25 | 155 | 110 | 66 | 82 | 24 | 2 | 4 | 4-23 | 32 | 140 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 115 | 105 | 279 | |
| 40 | 32 | 170 | 125 | 76 | 95 | 26 | 3 | 4 | 4-26 | 40 | 150 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 135 | 115 | 330 | |
| 50 | 40 | 195 | 145 | 88 | 112 | 28 | 3 | 4 | 8-26 | 50 | 165 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 160 | 125 | 360 | |
| 65 | 50 | 220 | 170 | 110 | 138 | 32 | 3 | 4 | 8-26 | 65 | 185 | 145 | 120 | 110 | 22 | 3 | 4 | 8-18 | 175 | 160 | 503 | |
| 80 | 65 | 230 | 180 | 121 | 148 | 34 | 3 | 4 | 8-26 | 80 | 200 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 175 | 160 | 498 | |
| 100 | 80 | 265 | 210 | 150 | 172 | 38 | 3 | 4.5 | 8-30 | 100 | 235 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 190 | 180 | 530 | |
| 150 | 100 | 355 | 290 | 204 | 250 | 46 | 3 | 4.5 | 12-34 | 150 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-26 | 280 | 260 | 657 |
